Sistema de oxidación térmico CC® series

recuperativocatalíticopara reducir COV

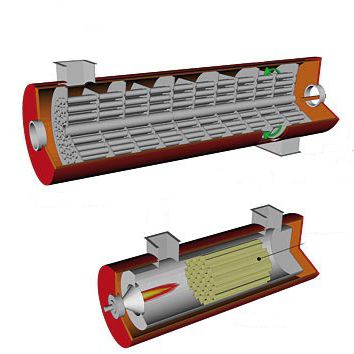

TIPO DE EQUIPO Sistema de oxidación catalítica V.O.C. (Compuestos Orgánicos Volátiles) con recuperación térmica recuperativa. PRINCIPIO DE FUNCIONAMIENTO: La unidad está compuesta principalmente por un intercambiador de calor de carcasa y tubo, una cámara de combustión equipada con un quemador modulante y un lecho de catalizador de oxidación que funciona en fase heterogénea. El flujo gaseoso que contiene V.O.C. se precalienta pasando a través del intercambiador de calor de carcasa y tubo hasta una temperatura cercana a 200 ÷ 270 °C mediante el calor liberado por los gases de combustión que pasan a través del lado de la carcasa del mismo intercambiador de calor, y después pasa a través de la cámara de combustión donde el quemador modulante, normalmente alimentado con gas natural, suministra la cantidad de energía necesaria para alcanzar y mantener constante la temperatura a la que se produce la completa oxidación catalítica de V.El C.O. se produce, 300 ÷ 450 °C, pasa por el lecho del catalizador, donde se produce la reacción de oxidación catalítica y finalmente libera el calor absorbido, pasando por el lado de la envolvente del intercambiador de calor, enfriándose a una temperatura superior a la de entrada de 150 ÷ 200 °C y se emite limpiado a la atmósfera. El tiempo de permanencia de la corriente gaseosa en la cámara de combustión entre 0,3 y 0,4 s a una temperatura entre 300 ÷ 450 °C, según la composición química del C.O.V., garantiza la completa oxidación catalítica de los compuestos orgánicos con oxígeno para formar dióxido de carbono y agua, con una eficiencia de hasta el 99,9% y un nivel de emisión continua inferior a 50 mg/Nm3 de T.O.C. (Carbono orgánico total).
