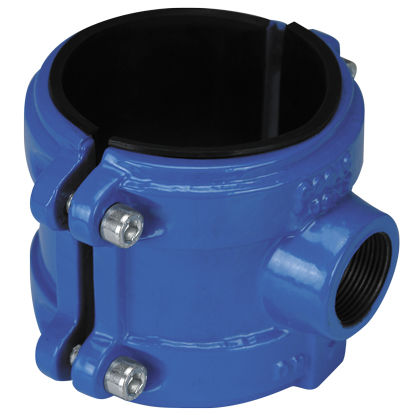

Racor hidráulico TOF /C series

roscadode acero galvanizadohembra

LIMITES DE USO: PN16, temperatura 80°C, para agua potable. CAMPO DE UTILIZACIÓN: para derivaciones de servicio sobre las redes de distribución de agua, utilizados sobre tuberías de polietileno y PVC, PN10 y 16. GAMA: - Producción estándar: tornillos y turca de acero zincado. DATOS TÉCNICOS: - Presión de trabajo 16 bar y presión de prueba 25 bar para la utilización sobre conducciones para servicio de agua potable. - semicuerpos de fundición esferoidal, revestida con polvo epoxídico no tóxico, (en conformidad con DM 174/04). - Rosca GAS hembra UNI ISO 228/1. - Tornillos de cabeza hexagonal, de acero zincado. - Junta* de estanqueidad entre semicuerpo y conducción, pegada a la base, de goma nítrilica NBR, no tóxico, (en conformidad con DM 174/04). CARACTERÍSTICAS PRINCIPALES: Fiabilidad de estanqueidad La junta que permite la estanqueidad entre el semicuerpo y la conducción está colocada y pegada en el alojamiento correspondiente. Adaptabilidad a la superficie del tubo Los dos semicuerpos de fundición aseguran una óptima estanqueidad también sobre conducciones irregulares y sobre todo ovalizadas. Su anchura de apoyo sobre la conducción permite una óptima duración de la estanqueidad. MODALIDADES DE INSTALACIÓN - Colocar los dos semicilindros sobre la conducción de polietileno por derivar, manteniéndoles equidistantes entre ellos. - Introducir los tornillos, colocando la cabeza de los mismos en el alojamiento correspondiente preparada en la parte inferior del estribo, introducir las arandelas sobre el tornillo y a continuación las tuercas hexagonales, autobloqueantes o normales.
