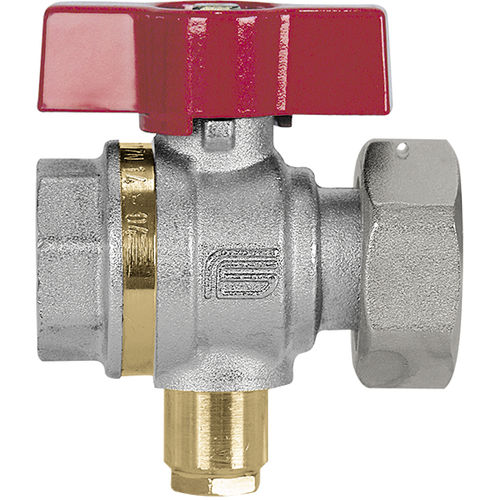

Válvula de bola SONDA series

manualde regulaciónroscada

CARACTERÍSTICAS TÉCNICAS: Rango de temperatura: para fluidos de –15°C a +90°C Rango de presión: para fluidos 40 bares (20°C) CARACTERÍSTICAS ESPECÍFICAS: • la válvula tiene un orificio roscado M10x1. Sacando el tapón de cierre es posible insertar en el cuerpo de la válvula un medidor que, por medio de la perforación en la parte baja de la esfera, se pone en contacto directamente con el fluido que tiene que ser interceptado. Paso: total (3/4"x1") reducido (1"x1"). Eje: a prueba de explosión. Juntas laterales: PTFE virgen de alta resistencia. Estanqueidad superior: 3 juntas 1 anillo PTFE - alta presión. 2 juntas tóricas de estanqueidad eje – baja presión. Campos de utilización: la válvula SONDA se utiliza para instalaciones de calefacción centralizada y cada vez sea necesario instalar medios para la medición de presión o de temperatura. Generalmente se instala una válvula SONDA a la entrada y una a la salida de un medidor de calefacción, para calcular la diferencia de temperatura. Extremidades roscadas: • de serie hembra según normas UNI ISO 228/1. (Ver medidas de la tabla) Órganos de mando: mariposa de aluminio roja Todas las válvulas respetan la directiva 97/23/CE y son probadas al 100% según un procedimiento de estanqueidad neumática a control electrónico.
