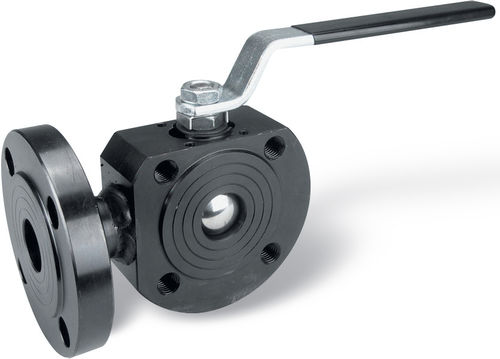

Válvula de bola MOON 3W series

manualde mezclapara gas

CARACTERÍSTICAS PRINCIPALES STD • CONSTRUCCIÓN: AISI 316L desde barra y ASTM A 105 desde barra. • PRESCRIPCIONES GENERALES: BS EN ISO 17292:2004. • DIÁMETROS: DN15 - DN100. • PRESIONES: PN16/40 DN15 y - DN50 - DN80 PN16 para DN65 - DN100. • RANGO DE TEMPERATURA: -20°C / +180°C 316L (PTFE) -10°C / +180°C A105 (PTFE) -20°C / +180°C LF2 (PTFE). • ACOPLAMIENTOS acoplables con bridas: UNI-EN 1092 y DIN2501 BL.1. • PERFORACIÓN BRIDAS: métrica. • EJE: anti-explosión. • DISPOSITIVO ANTISTÁTICO: STD de DN25 (a pedido DN15-DN20). • ESTANQUEIDAD: triple sello de estanqueidad eje con efecto de laberinto y regulación automática del sistema de estanqueidad con muelles cónicos de compresión. • ACOPLAMIENTO: ISO 5211 para acoplamiento con actuadores. • ÓRGANO DE MANDO: palanca. Colores disponibles negro, amarillo. EMPLEOS GENERALES: Válvula de cierre (ON-OFF) para: la desviación o la mezcla de fluidos y de gases en las instalaciones en general. Para empleos especiales, verificar la compatibilidad con las características del proceso y la resistencia a la corrosión consultando en particular la correspondiente tabla. EJECUCIONES ESPECIALES: • PTFE+15% FIBRA DE VIDRIO: + 190°C. • PTFE+CARBO-GRAFITO: + 200°C (condición optimal de 60°c a 200°C). • Perforación de equilibrio sobre la esfera • PN40 DN65 - DN100 • Reductores con mando manual • Extensiones eje 50 mm o 100 mm • Para otras peticiones especiales, consultar con nuestro departamento técnico/comercial.
