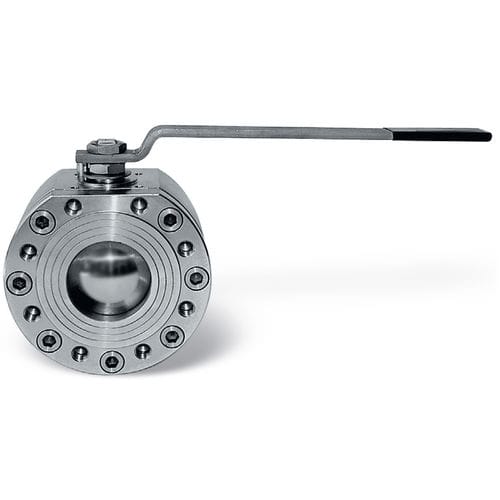

Válvula de bola SELENE series

manualde distribuciónpara agua

CARACTERÍSTICAS PRINCIPALES STD: • CONSTRUCCIÓN: AISI 316L (cuerpo de barra) ** AISI 316 (cuerpo de fundición) AISI 304. • PRESCRIPCIONES GENERALES: BS EN ISO 17292:2004. • CERTIFICACIONES: FIRE SAFE según BS 6755 – API 6 FA – API 607 hasta DN200 - TÜV para TA Luft hasta (solo PTFE). • PRESIONES: PN16 o PN16/40 cuerpo de barra PN16 cuerpo de fundición. • RANGO DE TEMPERATURA: -20°C /180°C (PTFE). • ACOPLAMIENTOS acoplables con bridas: UNI-EN 1092 y DIN2501 BL.1. • PERFORACIÓN BRIDAS: métrica. • EJE: anti-explosión. • DISPOSITIVO ANTISTÁTICO: STD. • ESTANQUEIDAD: triple sello de estanqueidad eje patentada con efecto de laberinto y regulación automática del sistema de estanqueidad con muelles cónicos de compresión. • ACOPLAMIENTO SUPERIOR: ISO 5211. • ÓRGANO DE MANDO: palanca. Colores disponibles negro, amarillo. • BRIDA: empernada para retención de la esfera. • ESFERA: no desbordante. EMPLEOS GENERALES: Válvula de cierre (ON-OFF) para: productos químicos, alimentarios, líneas de distribución de gas, aire, agua. Indicada para vacío (mirar p. 420), vapor hasta +210°C con PTFE+CARBO-GRAFITO. EJECUCIONES ESPECIALES: • PTFE+15% FIBRA DE VIDRIO: +190°C. • PTFE+CARBO-GRAFITO: +200°C (condición optimal de 60°c a 200°C). • Peek para temperaturas elevadas hasta +260°C. (condición optimal de 100°c a 260°C). • Perforación de equilibrio sobre la esfera. • Juntas PTFE con núcleo metálico (a pedido). • Junta de estanqueidad integral de PTFE hasta DN100.
