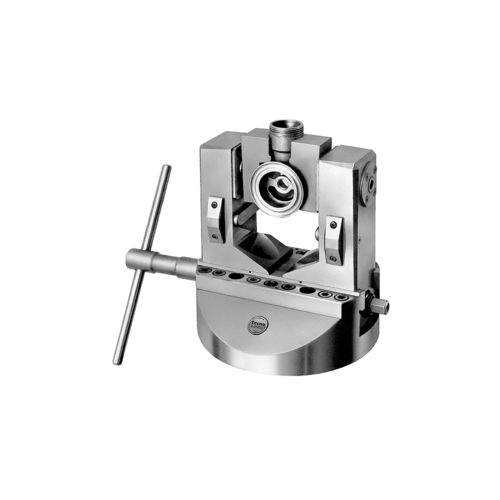

Mandril de sujeción de piezas con llave MADV series

manualcilíndricode precisión

Los platos de la serie MADV son autocentrantes. En la versión MADV el amarre de las mordazas es manual gracias a una llave de accionamiento y a un sistema de indexación manual. - realizados en acero especial de alta resistencia templado y cementado 60HRC UNI18NiCrMo5, para mantener un alto grado de precisión, fiabilidad y calidad - la ejecución de las guías de las mordazas con cuña permite un buen acabado de la superficie de deslizamiento con posibilidad de recuperar holguras consecuentes al desgaste - movimiento de indexado sencillo y fiable: el obturador cónico garantiza el indexado mecánico. Precisión de indexado ±1'30 - sistema de guiado del eje con dos líneas de rodillos cilíndricos precargados de gran tamaño radialmente y con un fuerte rodamiento axial de bolas axialmente - estanqueidad contra la contaminación por refrigerante, virutas y polvo - precisión constante y duradera - fácil instalación en la máquina - estándar con 4 indexaciones 90° + 1 indexación 45°. Posiciones de indexación especiales disponibles bajo pedido (8×45°, 6×60°). VENTAJAS - amarre autocentrante - gran capacidad de amarre - versiones con mordaza larga para piezas que necesitan un gran radio de revolución - se puede utilizar en cualquier máquina herramienta (torno, fresadora, etc.) - el gran recorrido de las mordazas permite el amarre de perfiles complejos que no se podrían amarrar bien con un plato automático - realización de prototipos, muestras y series también de piezas grandes - un tornillo central soportado por cojinete axial deslizante transmite la fuerza de amarre a las mordazas Temperatura ambiente 5-60°C Emisiones sonoras (presión sonora) ≤ 70 db (A) en cada dirección
