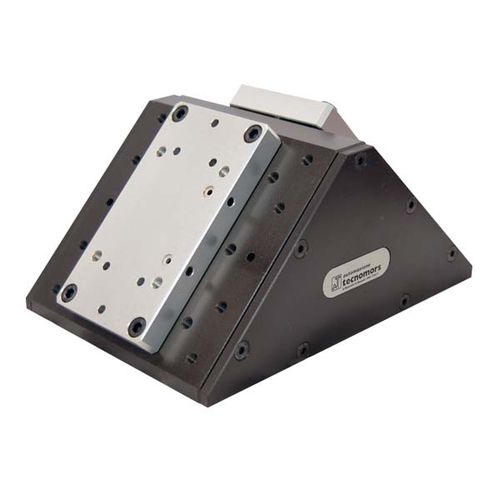

Soporte para robots SR series

de cablesde tubospara máquina

Los diferentes modelos de soportes han sido diseñados para montar en el robot o en la mano mecánica dos pinzas simultáneamente. Este soporte facilita el enclavamiento de la máquina herramienta y la carga-descarga del robot. VENTAJAS Las principales características de estos soportes, que son el conjunto de montaje para alimentación interna y cables de proximidad para pinzas, son: nr.2 electroválvulas de accionamiento de pinzas fijadas en el soporte con predisposición eléctrica y neumática cableada nr. 1 conector multipolar (19 polos), cableado con los componentes internos, permite la alimentación de los componentes y: alimentación de las electroválvulas de las pinzas, control de posición de las pinzas apertura-cierre nr.1 conector multipolar (6 polos) conectado con los detectores de proximidad Este conector se acaba de cablear con el conector principal (19 polos). Con este dispositivo las dos pinzas pueden ser alimentadas y controladas también si el sistema tiene sólo una conexión de aire y un conector multipolar. Por lo tanto, sólo se necesita un tubo de alimentación hidráulica y un cable de señales eléctricas conectado al robot o a la mano mecánica. La gran ventaja es facilitar todas las conexiones. Presión de funcionamiento 2 - 7 bar
