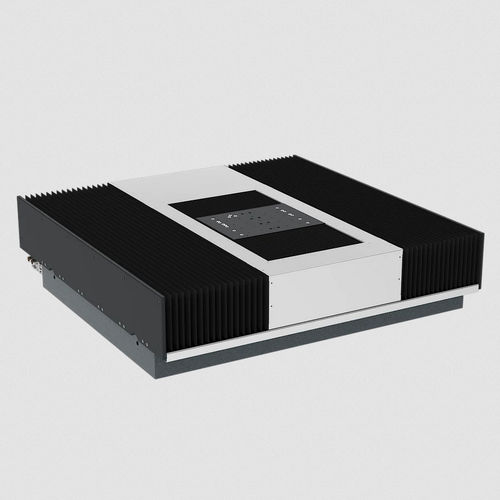

Platina de posicionamiento XY EZ-0117 series

con motor lineal2 ejescon cojines de aire

En el diseño de la platina XY EZ-0117 se ha puesto especial énfasis en un diseño económico combinado con requisitos de alta precisión. Las bandas de rodadura de los cojinetes neumáticos están cubiertas con fuelles para evitar la entrada de partículas, lo que hace que la EZ-0117 sea especialmente adecuada para aplicaciones cargadas de partículas. A pesar de estar equipada con fuelles, se consigue un alto nivel de precisión de posicionamiento. Los motores síncronos con núcleo de hierro permiten una aceleración de hasta 10 m/s2 y una velocidad de desplazamiento de hasta 1 m/s. La bancada de la máquina es de granito. En el lateral de la mesa transversal hay una placa de interfaz para la transmisión de energía, señales y medios. Ambos ejes pueden alimentarse por separado con energía eléctrica y neumática. La posición final se detecta mediante sensores inductivos. La mesa XY está disponible en 2 tamaños, con un recorrido de 250 x 450 mm o 250 x 800 mm. Se pueden solicitar otras dimensiones o ampliaciones del sistema de dos ejes.
