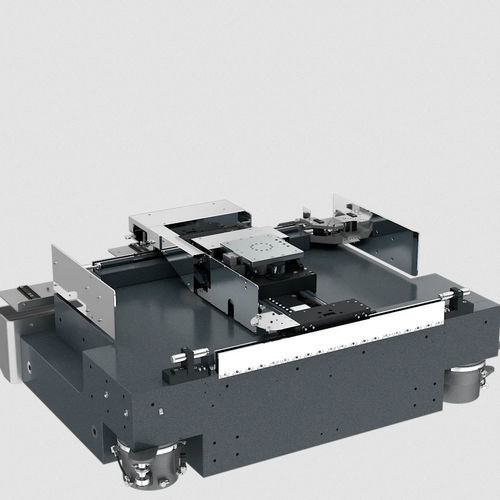

Platina de posicionamiento XY EZ-0715

motorizada2 ejesde precisión

La Etapa de Pórtico EZ-0715 está diseñada para aplicaciones de alta precisión. Los sistemas de medición incremental (Heidenhain LIP6 G0) y un diseño optimizado permiten una precisión de posicionamiento de ± 250 nm y una repetibilidad de ± 25 nm para los ejes individuales. El carro precargado por vacío y la distribución de masas optimizada permiten una gran rigidez en el menor espacio de instalación. Los motores sin hierro permiten una aceleración de hasta 10 m/s2 y una velocidad de desplazamiento de hasta 1 m/s. La posición final se detecta mediante sensores inductivos. Los carros se alimentan de energía por separado mediante cadenas de arrastre fijadas simétricamente. La bancada de la máquina de la Etapa de pórtico es de granito. Ambos ejes pueden personalizarse. El sistema XY puede ampliarse para incluir un eje Z y/o C.
