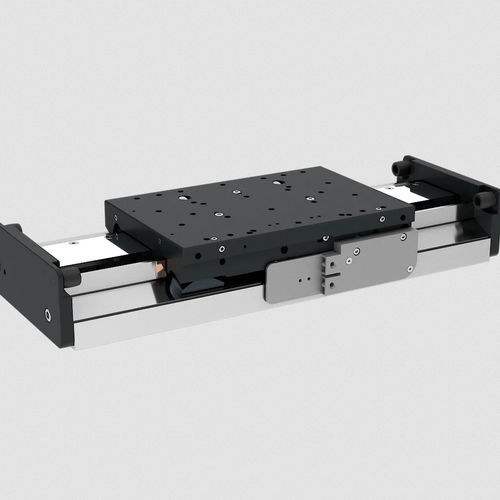

Eje lineal con motor lineal EZ-2542 series

de precisiónde aluminiocompacto

El eje lineal EZ-2542 está diseñado para cargas de hasta 200 N. Una característica clave del eje es la disposición angular de las superficies de apoyo neumáticas, que permite un diseño muy compacto. El carro se precarga magnéticamente y se acciona dinámicamente mediante un motor lineal Tecnotion UM9 N. La versión estándar utiliza un sistema de medición incremental de RSF; opcionalmente, hay disponibles dispositivos de medición absoluta de Renishaw o Heidenhain (LIC). El raíl de aluminio (anodizado duro) está disponible en 3 longitudes estándar; se pueden suministrar longitudes personalizadas bajo pedido. Para realizar mesas cruzadas sencillas, pueden apilarse dos ejes uno encima del otro. Aplicaciones: Fabricación de componentes electrónicos, fabricación de placas de circuito impreso, tecnología de inspección, medición 2D sin contacto, posicionamiento de sensores y cámaras para inspección, AOI (inspección óptica automática), procesos de automatización. En general: Aplicaciones con altas exigencias de dinámica, precisión, repetibilidad, movimientos de exploración uniformes y tiempos de ajuste cortos.
