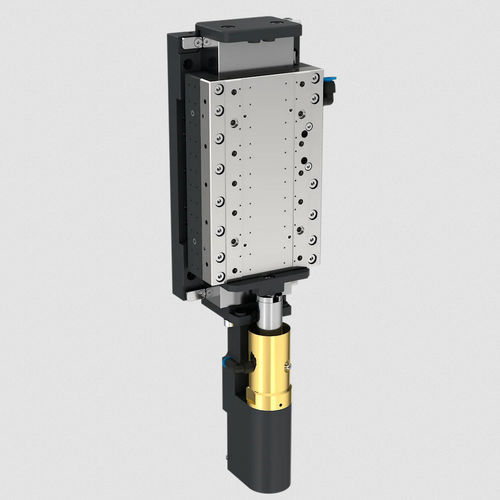

Eje lineal neumático EZ-2352-094V

de precisiónde aluminiocompacto

Diseño compacto, gran capacidad de carga y altísima precisión de posicionamiento son las características más destacadas del eje lineal EZ-2352-094V. El eje con cojinete de aire está diseñado para carreras pequeñas y medianas con cargas de hasta 100 N. Un cilindro neumático con cojinete de aire sirve de contrapeso estático. El carro de aluminio con recubrimiento duro se acciona dinámicamente mediante un motor síncrono sin hierro (Tecnotion UM6). La precarga se consigue mediante conjuntos de imanes. En la versión estándar, el eje está equipado con un sistema de medición absoluta de Heidenhain (LIC4). El eje lineal está disponible con carreras de 20/40/60 mm, otras longitudes son posibles bajo pedido, así como una configuración con cilindros de contrapeso dispuestos lateralmente. Para la realización de mesas en cruz sencillas, pueden apilarse dos ejes uno encima del otro. Aplicaciones: Fabricación de componentes electrónicos, fabricación de placas de circuito impreso, tecnología de inspección, medición 2D sin contacto, posicionamiento de sensores y cámaras para inspección, AOI (inspección óptica automática), procesos de automatización. En general: Aplicaciones con altas exigencias de dinámica, precisión, repetibilidad, movimientos de exploración suaves, tiempos de ajuste cortos.
