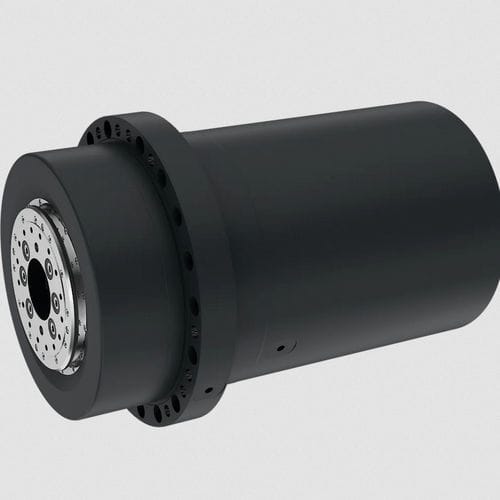

Husillo de mecanizado EZ-8212

de refrigeraciónde rectificarde medición

El husillo EZ-8212 está equipado con un potente motor de par (Tecnotion) y alcanza velocidades de hasta 5.000 rpm. A altas velocidades, es necesario refrigerar el cojinete neumático. Para ello, hay cuatro canales de refrigeración en el rotor, que pueden alimentarse a través de una junta rotativa externa. La entrada de refrigerante se encuentra en la parte trasera del rotor y la salida en la punta del rotor; de este modo, el agua de refrigeración que sale puede utilizarse para refrigerar el sustrato. El motor se refrigera mediante un circuito de refrigeración independiente, ambos puertos se encuentran en la parte trasera del husillo. 2 canales para medios gaseosos (vacío o aire comprimido) se alimentan a la nariz del husillo a través de una junta rotativa integrada. El husillo se ha desarrollado para aplicaciones de rectificado de obleas. Una junta laberíntica garantiza un funcionamiento sin problemas en entornos sucios. Con un error de movimiento radial y axial inferior a 200 nm, el husillo es adecuado para una amplia gama de procesos de mecanizado de alta precisión. El husillo está equipado con un sistema de medición incremental de ángulos (Heidenhain TTR ERM) con 512 líneas. No existen restricciones en cuanto a la posición de montaje. Aplicaciones: Procesamiento de obleas, en sistemas de ensayo, aplicaciones con elevados requisitos de concentricidad.
