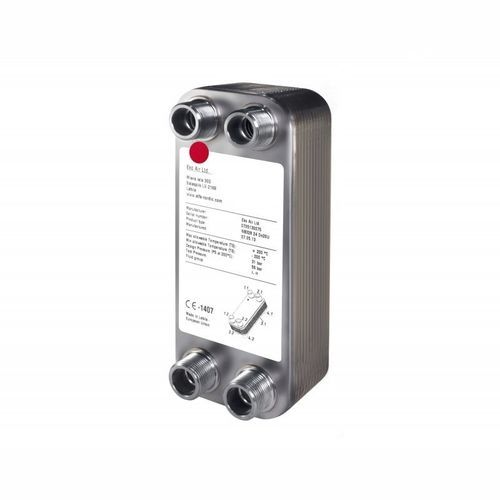

Intercambiador de calor de placas brasadas NB 328líquido-líquidode cobrede acero inoxidable
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- de placas brasadas
- Fluidos
- líquido-líquido
- Material
- de cobre
- Otras características
- de acero inoxidable
- Presión operativa
31 bar
(449,62 psi)- Temperatura
200 °C
(392 °F)
Descripción
Intercambiador de calor de placas soldadas. Aplicación: sistemas de refrigeración, bombas de calor, subestaciones y similares.
Corrugado de placa: H
Núm. máx.de placas: 60
Tamaño del puerto: 22 mm
Volumen canal: 0,054 litros
Caudal máx.: 6 m3/h
Dimensiones del ICPS: 323 mm х 90 mm
Dimensiones de altura del ICPS: 22,1 mm. +5,7 mm. + 2,35 mm.х N
Conectores: diferente combinación de diámetros de 6 mm a 25 mm. De serie: soldadura universal roscada ¾ ”ISO G.
Altura del conector: 22,1 mm
Tipos de conexiones: rosca interna y externa, soldadura.
Peso: 1,16kg+0,089 kg.х N
Pernos prisioneros: 2хМ8
Materiales:
Placas corrugadas: acero inoxidable AISI316L (1.4404)
Placas de refuerzo: acero inoxidable AISI304 (1.4301)
Conectores de serie: acero inoxidable AISI304 (1.4301)
Relleno de soldadura fuerte: cobre 99,99%
Versiones: una etapa, dos etapas, multietapa, X, Z, U
Núm. Máx. De conectores: 8
