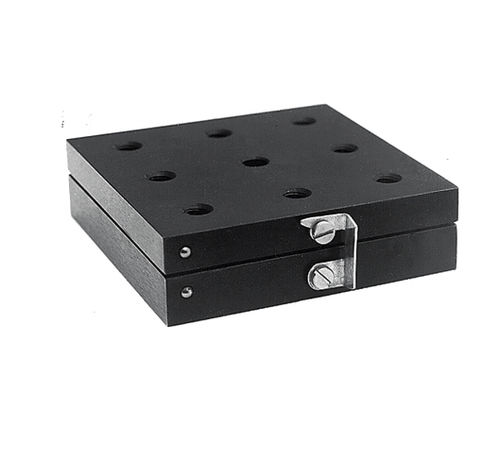

Posicionador lineal 850 series

de base cinemáticaóptico

Reposicionamiento cinemático con repetibilidad de varios arcosegundos Disco de montaje exclusivo para mayor libertad de posicionamiento (850-0020 solamente) Ganchos de acero para muelles para un bloqueo y desenganche rápido fiable Una base cinemática se utiliza para el posicionamiento repetido de grupos de unidades montadas en su plataforma. Una plataforma tiene orificios de montaje M6. Como alternativa, se puede instalar un tornillo M6 a través de un orificio de holgura desde abajo. Desenganche la plataforma de la placa inferior y guárdela con todas las unidades aún montadas. Más tarde, sustituir la plataforma, tal como estaba, por una repetibilidad de varios arcosegundos. Las bases utilizan un esquema cinemático, donde tres bolas de acero se registran con un cono, una ranura en V y un plano. Las bolas y los registros son de acero templado y pulido. Los ganchos evitan que la plataforma se mueva accidentalmente. Una placa inferior se fija a través de agujeros o de una ranura. 850-0020 tiene un disco de montaje giratorio - un grado de libertad de posicionamiento.
