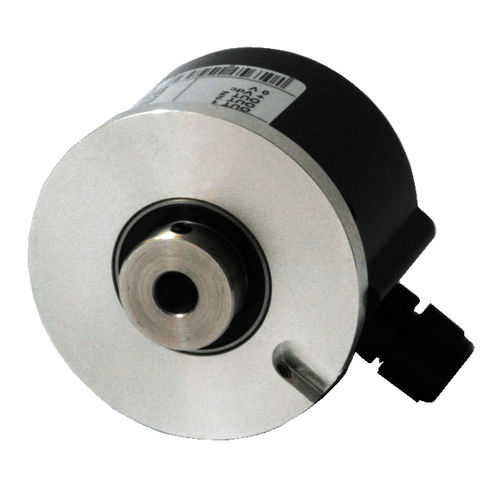

Encoder rotativo incremental REC seriesópticomagnéticode eje hueco ciego
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- incremental
- Tecnología
- óptico, magnético
- Construcción
- con eje macizo, de eje hueco ciego, de montaje en eje, con brida
- Señal de salida
- Line Driver
- Conexión eléctrica
- conector M12
- Tensión de alimentación
- DC
- Material
- de aluminio
- Nivel de protección
- robusto, UL, IP65, con protección contra cortocircuitos
- Aplicaciones
- para la industria, para OEM
- Otras características
- compacto, de alta resolución
- Resolución de los codificadores incrementales (pulsos/revolución)
Máx.: 12.500 unit
Mín.: 2 unit
- Tamaño de la brida
58 mm
(2 in)- Diámetro de la carcasa
Máx.: 15 mm
(0,59 in)Mín.: 6 mm
(0,24 in)- Largo
38 mm
(1,496 in)- Velocidad de rotación
Máx.: 10.000 rpm
(62.832 rad.min-1)Mín.: 6.000 rpm
(37.699 rad.min-1)- Frecuencia de salida
Máx.: 200 kHz
Mín.: 100 kHz
- Temperatura de proceso
Máx.: 70 °C
(158 °F)Mín.: -10 °C
(14 °F)
Descripción
Tamaño compacto - Conector M12
Los encoders de tamaño compacto de la serie REC se adaptan a cualquier aplicación en la que se requieran dimensiones corporales cortas - la longitud de la caja sólo mide 38 mm.
Los encoders REC están disponibles en diferentes versiones mecánicas: con brida redonda y servoacoplamiento (tipo REC520/REC540), con brida cuadrada (REC620) o eje hueco, con (REC450) o sin soporte elástico (REC440).
La caja es de aluminio resistente y las conexiones están aseguradas por el conector tipo M12.
El número de impulsos por revolución va de 2 a 12500.
El encoder con conector M12 está listado por UL.
ESPECIFICACIONES TÉCNICAS
-Longitud de la caja 38 mm
-Caja de aluminio
-Suministro de 5/30 Vcc
-Consumo de energía 30/80 mA
-Frecuencia máxima 100 KHz / 200 KHz para ppr>1250
-Conector M12 o salida de cable en posición radial (longitud de cable 1 m)
-Señales electrónicas: push-pull, conductor de línea de 5Vdc (suministro 5/30 Vcc) o conductor de línea de 5/30 Vcc (suministro 5/30 Vcc)
-Protección contra los cortocircuitos y la inversión de polaridad
-Grado de protección IP65
-Número de pulsos/revolución: 2 a 12500
---
