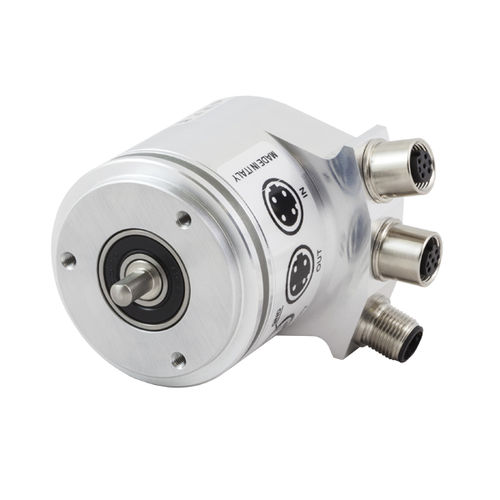

Encoder rotativo absoluto MEM-Bus EtherCAT®

magnéticomultivueltaEtherCAT

Los codificadores absolutos MEM-BUS EtherCAT cumplen con el perfil CANopen sobre EtherCAT (CoE), Cia DS-406. Basada en el protocolo de comunicación Ethernet, la interfaz EtherCAT es estable, flexible y rápida, especialmente adecuada para la comunicación entre sistemas de control y dispositivos periféricos, como sistemas de E/S, accionamientos, sensores y actuadores. El principio de funcionamiento de EtherCAT -procesamiento sobre la marcha- permite una comunicación en Tiempo Real entre los dispositivos Maestro y Esclavo; soporta cualquier topología -línea, bus, árbol, estrella- y un número flexible de nodos. El cableado reducido y la fácil configuración - cada esclavo es dirigido automáticamente - simplifican las operaciones de instalación. Los codificadores MEM-Bus se suministran en versión multivuelta con una resolución de 29 bits (8192 pasos/revolución x 65536 revoluciones). Existen diferentes versiones mecánicas para satisfacer todos los requisitos de la aplicación: con brida cuadrada, con brida redonda con servoacoplamiento y con eje hueco para acoplarse directamente al eje del motor; todos los tipos ofrecen diferentes opciones para el diámetro del eje/agujero. La conexión eléctrica se realiza mediante 3 conectores M12. La robusta caja de aluminio asegura un alto grado de protección, de modo que es posible aplicar codificadores MEM-Bus en entornos industriales severos. Los codificadores están aprobados por el EtherCAT y listados por UL. Características técnicas: -El perfil del dispositivo puede abrirse sobre el EtherCAT® (CoE), CiA DS-406 -Parámetros ajustables: Dirección de conteo - Pasos de medición/revolución - Longitud total de medición - Valor preestablecido - Resolución de velocidad -Versiones de brida redonda, brida cuadrada, eje hueco disponibles Resolución de -29 bits -IP67
