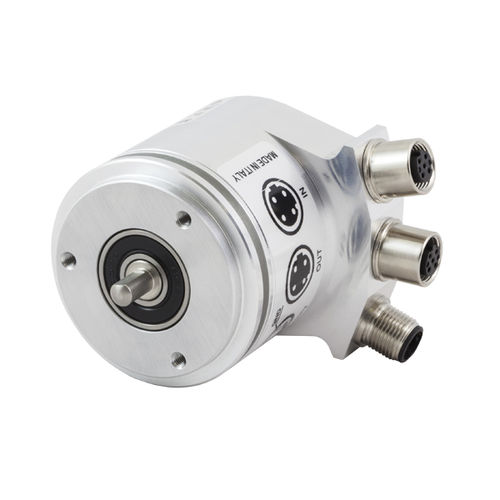

Encoder rotativo absoluto MEM-BUS EtherNet/IP

magnéticomultivueltaEthernet/IP

Los codificadores Elap MEM-Bus EtherNet/IP pueden integrarse fácilmente en cualquier red EtherNet/IP, ya que cumplen con todos los requisitos de interfaz EtherNet/IP, según las directivas IEC61784-1. El codificador cuenta con el perfil de codificador 22H según las especificaciones del protocolo CIP™. Los codificadores están certificados conforme a ODVA, incluida la certificación CIP Sync. Los parámetros de los codificadores - pasos/revolución, número preestablecido, dirección de rotación, umbrales de alarma de velocidad/posición, unidad - se establecen a través de TCP/IP. La unidad de medida puede ser modificada en tiempo de ejecución. Además de los objetos de montaje estándar 1,2,3, el codificador Elap soporta el objeto propietario 110, lo que permite una visión completa de los parámetros y alarmas relacionados con la velocidad y la posición. El direccionamiento IP puede ser ajustado tanto por medio de interruptores rotativos como por medio de un software (DHCP/BOOTP) 4 LEDs de señalización de dos colores proporcionan la información de diagnóstico sobre el estado del dispositivo en la red. El codificador soporta la funcionalidad del DLR (Anillo de nivel de dispositivo), garantizando la continuidad en el funcionamiento incluso en caso de interrupciones de la red. Los codificadores MEM-Bus se suministran en versión multivuelta con una resolución de 29 bits (8192 pasos/revolución x 65536 revoluciones). Existen diferentes versiones mecánicas para satisfacer todos los requisitos de la aplicación: con brida cuadrada, con brida redonda con servoacoplamiento y con eje hueco para acoplarse directamente al eje del motor; todos los tipos ofrecen diferentes opciones para el diámetro del eje/agujero. La conexión eléctrica se realiza mediante 3 conectores M12. La robusta caja de aluminio asegura un alto grado de protección, de modo que es posible aplicar codificadores MEM-Bus en entornos industriales severos. El codificador es UL Listed.
