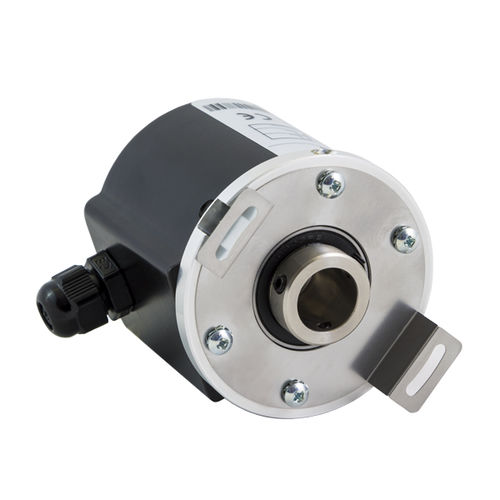

Encoder rotativo incremental RE4xx series

ópticode eje hueco ciegode montaje en eje

La gama de encoders incrementales aptos para ser acoplados a ejes de motor incluye diferentes tipos mecánicos: la serie RE400, con un diámetro de brida de 53,5 mm y RE470, con un diámetro de brida de 72 mm, proporcionan una unión de acoplamiento, mientras que las series RE410 y RE450 disponen de un eje hueco Existen diferentes medidas para el agujero de la junta y para el diámetro del eje. Todos los tipos están alojados en una caja de metal. El tipo de conexión y la posición pueden ser elegidos entre diferentes opciones, así como los formatos de la señal de salida. El número de impulsos por revolución va de 2 a 12500. La opción de impulso de referencia cero está disponible para todas las series (tipo RE401/RE411/RE451/RE471). ESPECIFICACIONES TÉCNICAS - Alimentación 5/30 Vcc - Consumo de energía 30/80 mA - Frecuencia máxima de conteo 100 KHz / 200 KHz para ppr>1250 - Salida del conector axial o radial, equipado con la parte voladora - Salida del cable axial o radial, cable de 3 m de longitud (longitud del cable: 1m con salida de conductor de línea) - Señales de salida: Colector abierto NPN, push-pull, conductor de línea de 5 Vcc (suministro 5/30 Vcc), conductor de línea de 5/30 Vcc (suministro 5/30 Vcc) - Protección contra el cortocircuito y la inversión de polaridad - Caja de metal - Grado de protección IP65
