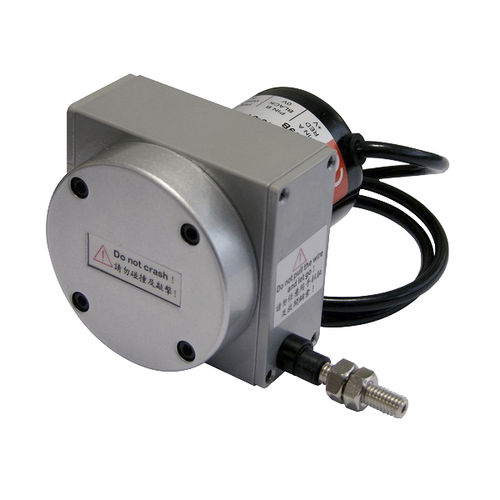

Sensor de posición con cable HLS series

de metalIP64para la industria

Los codificadores de cable HLS de Elap ofrecen una excelente protección contra los ambientes y son fáciles de instalar. Son ideales para aplicaciones industriales que requieren hasta 12 metros de longitud de medición y alta precisión. Los codificadores están disponibles con carreras entre 1000 y 12000 mm y resoluciones en el rango de 0,04 a 1 mm. La señal de salida puede ser de tipo push-pull o line driver. Los codificadores HLS requieren un voltaje de suministro de 10 a 24 Vcc, y 5 Vcc para la salida del controlador de línea. El consumo de energía es de 60 mA. Ofrecen 1 pulso de referencia cero por cada revolución del codificador Los tipos de codificador HLS-S, HLS-M y HLS-L proporcionan diferentes tamaños mecánicos y carreras de medición. Serie HLS-S: Carrera 1000 mm Resolución mm: 0.04 - 0.1 - 0.2 - 0.5 - 1 Serie HLS-M: Golpes 1000, 2000, 3000, 4000, 5000 Resolución mm: 0.05 - 0.1 - 0.2 - 0.5 -1 Serie HLS-L: Corsa 6000, 7000, 8000, 9000,10000, 11000, 12000 mm Risoluzione mm: 0.5 - 1 Especificaciones técnicas * Suministro 10÷24 Vcc, 5 Vcc para el conductor de línea; consumo de energía = 60 mA * Señales de salida: empujar-tirar, conductor de línea * Pulso cero: 1 por cada revolución del codificador * Velocidad máxima de viaje: 1 m/seg. * Par de arranque en el muelle: HLS-S: 700 g - HLS-M: 600/900 g HLS-L 1500/2000 g * Rueda de acero inoxidable SUS304 con capa de nylon - diámetro 0.6/1 mm carga de rotura 16/60 Kg. * Temperatura de funcionamiento/Umidità relativa: -10 ÷ 60°C (HLS-S 0 ÷ 60°C) /35 ÷ 90% * Conexiones: cable de 1 mt de largo (HLS-S 50 cm) * Grado de protección IP64 (HLS-S: IP50)
