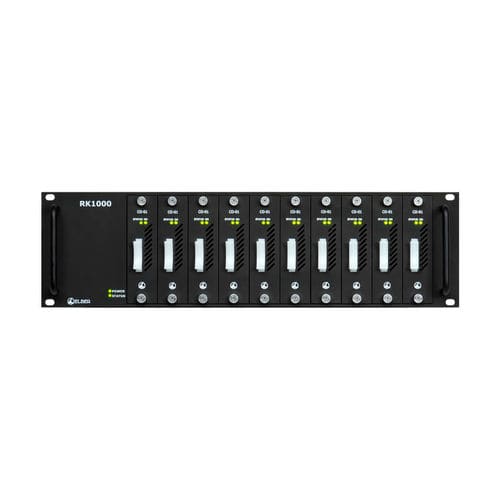

Sistema de transmisión de señales RK1000

EL RK1000 es un equipo utilizado por las redes televisivas sea para la distribución de la se˜al DVB-ASI en satélite o en redes terrestres, sea en estudio para el routing de se˜ales SD/HD/3G-SDI/DVB-ASI. El equipo está formado por un chasis de 3U 19" que prevé el alojamiento de hasta 10 módulos, extraíbles a caliente, que devuelven simple la manutención o la gestión de almacén. El panel posterior es constituido por paneles independientes según el tipo y la cantidad de módulos instalados; los paneles son conectados a una tarjeta madre interna sobre la cual se enchufan los módulos del panel frontal. El módulo de change-over, CO-02, accepta hasta tres entradas (Main, Backup y Disaster Recovery) y tiene7 salidas; en caso de modalidad de operación DVB-ASI, la tarjeta usa un intercambio seamless entre la entrada main y backup, valorizando el contenido del TS a ivel de TS Loss, Sync Loss, PAT Loss, Continuity Counter Error y TEI (cada uno activable desde la interfaz del usuario). In caso de se˜ales 3G/HD/SD-SDI, el change-over considera solamente la presencia de la se˜al. El cambio puede ser reversible o no, automático o forzado. Ulteriores funcionalidades están incluidas para aumentar la flexibilidad y la fiabilidad. Cada módulo puede ser configurado como matriz, y el usuario puede dar a cada conector de salida la fuente seleccionada entre la entrada 1, 2, 3 y la se˜al intercambiada. Además, son disponibles diferentes paneles posteriores a según la aplicación; se puede garantizar, de hecho, el pass-through de la sola entrada main, de aquella seleccionada por última o de las entradas main y backup juntas (en esto último caso, por supuesto en dos conectores diferentes).
