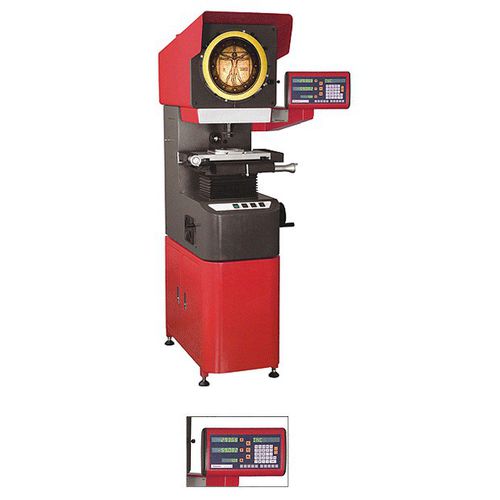

Proyector de perfiles digital Lab series

La serie de proyectores Lab Profile incluye dos modelos: -Lab 1 (código EP-1 mod. 2010). Recorridos de medición: X 200 Y 100 mm;. Versión Imagen Negativa;. Versión Imagen Positiva; -Laboratorio 2 (código EP-1 mod. 2515). Recorridos de medición: X 250 Y 150 mm;. Versión Imagen Negativa. Son instrumentos de alta precisión que posibilitan mediciones 2D de arcos, segmentos, chaflanes, ángulos, distancias entre puntos o líneas, intersecciones de líneas, ángulos entre dos líneas, etc.. Pueden utilizarse en una amplia gama de aplicaciones como moldes y matrices, tornillos, engranajes, cuadros eléctricos, piezas de plástico, goma o vidrio, etc... y pueden instalarse directamente en el taller o en la Sala de Control. Son sólidos, generosamente diseñados y ensamblados utilizando componentes de alta calidad. La precisión Lab 1 viene dada por la fórmula (3 + L/100) micras, donde "L" es la Longitud medida en mm (por ejemplo, para un Recorrido de medida igual a 150 mm, la Precisión total es de 4,5 micras). La precisión Lab 2 es igual a (4 + L/50) micras. La Distorsión del Perfil es inferior al 0,08%, muy por debajo de los estándares normalmente exigidos para estas aplicaciones. Los Grupos de Lámparas y el Objetivo devuelven imágenes nítidas, brillantes y de alta calidad. La mesa en cruz de alta precisión y el Lector Digital "Lab", específicamente diseñado para equipar los Proyectores de Perfiles, se incluyen de serie. Los Proyectores de Perfiles Lab 1 y Lab 2 han sido construidos de acuerdo con las Normas CE y, habiéndose fabricado ya miles de unidades, son fiables y excepcionalmente competitivos.
