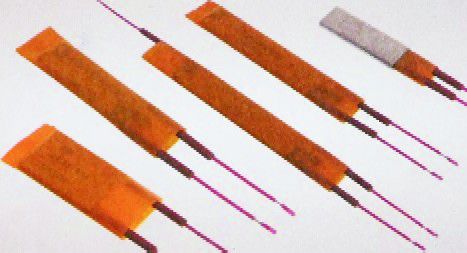

Elemento calefactor plano

de cerámica

Los elementos calefactores del PTC son pequeñas piedras de cerámica con características de autolimitación de la temperatura. Las piedras del PTC tienen tiempos rápidos de reacción sobre la potencia de calefacción una vez alcanzada la temperatura predefinida de referencia. La forma de estas piedras puede ser cuadrada, rectangular, redonda, de anillo o toroidal. Respecto a la temperatura de la referencia, las características semiconductoras y ferro-eléctricas de la cerámica producen una subida del valor óhmico de la resistencia de gran magnitud, esto provoca una disminución de la potencia de calefacción y consecuentemente una autolimitación de la temperatura. Esta subida del valor óhmico de la resistencia puede ser experimentada sobre un rango de temperatura de pocos grados centígrados. Esta cualidad de las PTC da lugar a un elemento de calefacción que se autorregula a una temperatura preestablecida y varíe automáticamente su potencia para mantener esa temperatura. Por lo tanto, un mayor grado de disipación térmica (al enfriarse) dará lugar a una potencia más alta. Los materiales usados son cerámica policristalina dopada basada en titanato de bario. Una vez formado el cuerpo de cerámica con procesos que incluyen mezclado, molido, secado y el sinterizado, los contactos metalizados se aplican a la superficie para facilitar la conexión eléctrica.
