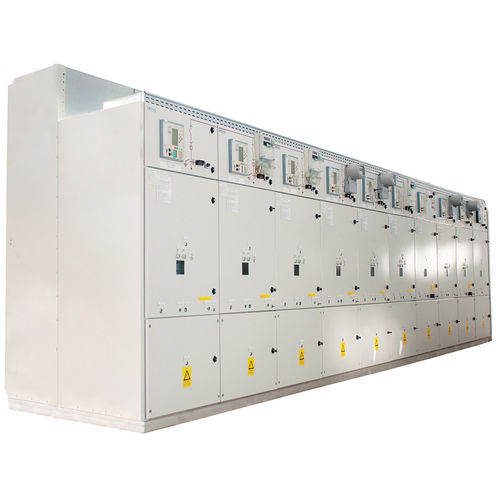

Cuadro eléctrico de distribución primaria

de tensión mediabajo envolvente metálicocompacto

Las celdas Electroalfa para distribución primaria, de la gama S 12xx, para una tensión máxima de 12KV c.a., han sido probadas para valores de corriente continua nominal de hasta 5.000A y valores de corriente nominal de cresta soportada de 50 KA/1s. Este tipo de engranaje resiste la acción del arco eléctrico interno, con un índice de clasificación de hasta IAC AFLR 50KA, 1s. Los equipos de conmutación de la gama S 24xx, para una tensión de 24 KV c.a. han sido probados para valores de corriente nominal continua de hasta 2.500A y valores de corriente nominal de cresta soportada de 25 KA/ 1s. Este tipo de engranaje resiste la acción del arco eléctrico interno, con un índice de clasificación de hasta IAC AFLR 25KA/ 1s. La aparamenta garantiza la continuidad del servicio, según la clasificación estándar LSC2B. Desde el punto de vista de la separación de compartimentos, la clasificación de estas celdas es PM. El cuadro de distribución primaria está formado por un armario metálico formado por paneles de chapa ensamblados con remaches especiales, herrajes o soldadura por puntos eléctricos, que incluye los equipos de baja tensión necesarios para las especificaciones de explotación, incluyendo el interruptor extraíble y los equipos de medida, mando, protección y señalización de baja tensión. El interruptor automático extraíble tiene tres posiciones de funcionamiento: en funcionamiento, de prueba y extraído. Puede pasar de una posición a otra de forma suave y sin golpes, en la trayectoria del circuito.
