Características
Retroalimentación de la posición de la válvula - 0° hasta 359°
Mide con precisión el movimiento rotatorio del eje de la válvula
Funciona con ejes de válvulas accionados o manuales
Mantiene la posición de la válvula en caso de una pérdida de energía
Interfaz con el PLC o usar el medidor de proceso opcional PM500 como unidad de visualización remota
Clase I, División I (C, D) Clase II, División I (E, F, G)

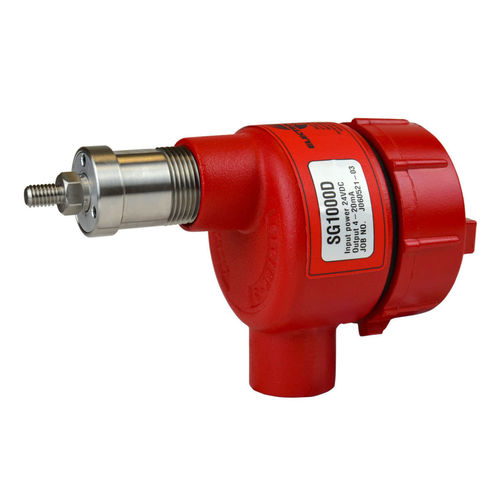

El monitor de posición de la válvula SG1000D es un sistema completo de monitorización de posición alojado en una carcasa compacta y a prueba de explosiones. El SG1000D es un sensor de posición basado en un codificador que proporciona una salida de 4-20 mA y se utiliza para medir un proceso rotativo, como la posición de una válvula que tiene un movimiento rotativo en el sentido de las agujas del reloj o en sentido contrario. El SG1000D trabaja en procesos rotativos que tienen un barrido a escala completa tan pequeño como 15 grados (de completamente cerrado a completamente abierto), hasta aquellos que tienen un barrido a escala completa tan grande como 359 grados.
El medidor de proceso PM500 opcional puede ser usado como una pantalla remota y puede proporcionar la potencia de salida de +24 VDC para el SG1000D. Puede mostrar la señal de 4-20 mA en cualquier unidad de usuario, incluso como un porcentaje entre completamente cerrado (0%) y completamente abierto (100%), lo que permite que la compuerta o la válvula se coloque con precisión al regular el flujo de un producto o al mezclar productos. El PM500 tiene opciones de dos o cuatro relés totalmente programables y también hay una opción de salida programable de 2 canales y 16 bits de 4-20 mA para reflejar la señal de 4-20 mA a un PLC.
---
