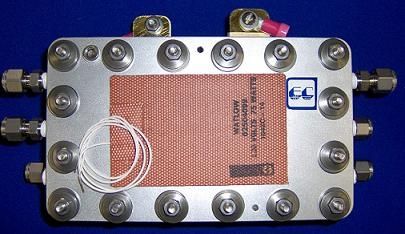

Stack de pila de combustible 100 cm², 500 W | EFC-100-500W

Una unidad básica del hardware de la pila de combustible consiste en las placas del separador, las placas de colector actual, el montaje del electrodo de la membrana (MEA), las juntas, y posiblemente los calentadores. Toda la pila de combustible requiere para generar electricidad es hidrógeno y oxígeno-gas, o aire. Los campos de flujo trabajados a máquina adentro a las placas del separador del grafito permiten el flujo de reactivo y proporcionan el contacto eléctrico excelente. La porosidad especial, baja, grafito de la pureza elevada se utiliza para garantizar un sello apretado del gas. La corriente es recogida por la conexión a las placas de cobre gold-plated del contacto. Los conectadores separados del voltaje se proporcionan directo en cada bloque de célula para la exactitud máxima en medidas del iR. Cada unidad incluye los calentadores y los pozos resistentes del termopar para el control de la temperatura exacto. Un electrodo de referencia se proporciona en algo del hardware (identificado con “ ref” o “ R”). Consiste en un alambre de platino de la pureza elevada insertado adentro al campo de flujo del ánodo de modo que esté en contacto directo con la corriente del gas de hidrógeno de la entrada. Los potenciales de electrodo individuales se pueden medir directo concerniente a este electrodo de referencia para permitir que los investigadores identifiquen características individuales del electrodo usando un alto potenciómetro de la impedancia.
