Sensor de Corriente de Efecto Hall, Lazo Cerrado Estos productos se utilizan en la medición de Corriente Alterna y Directa en equipos eléctricos y electrónicos como SMPS, UPS, accionamientos industriales, accionamientos de CA y CC, control en aplicaciones de proceso como control de luces, control de carga de calentadores, etc
CARACTERÍSTICAS PRINCIPALES
-DC, AC y mediciones de corriente pulsada con aislamiento galvánico.
-1600A sensor de corriente de efecto Hall de bucle cerrado con apertura de 60mm de diámetro interior.
-Doble alimentación operada ±15 a ± 24V.
-Rápido tiempo de respuesta, sin pérdidas de inserción.
-Excelente precisión, baja temperatura de deriva.
-Excelente linealidad.
APLICACIÓN RELACIONADA
-DC Monitoreo de la corriente del motor de tracción en locomotoras
-Inversores industriales/UPS
-AC/DC unidades
-Inversores centrales
-Convertidores para energía eólica
ESPECIFICACIÓN

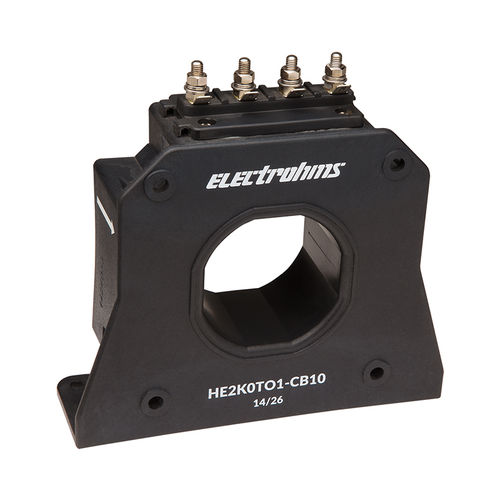

Producto NoHE2K0T01-CB10
Ipn (A)1600
IpMax (A)±3000
Sup. Voltaje(V) ±15 ... ± 24
Iout/Vout @Ipn 320 mA
Ancho de banda-3dB(kHz)DC - 100
Precisión % ±0,3
Terminación SecundariaM5 stud con faston Tab
Montaje del panel de tipos
---
