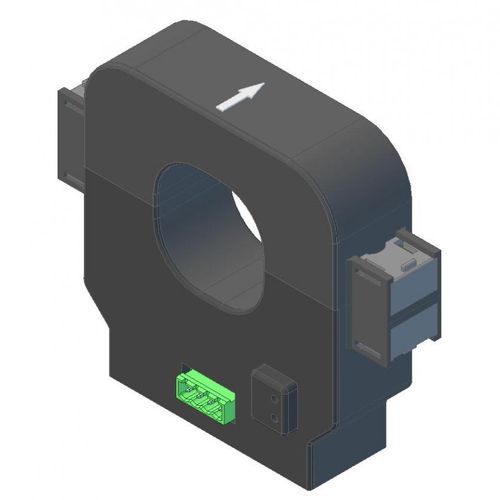

Sensor de corriente de efecto Hall de lazo abierto HJA1K5T01

montado en panelACDC

los sensores de corriente basados en la tecnología de bucle abierto de efecto Hall miden las corrientes directas, alternas y de impulso, con aislamiento galvánico entre los circuitos primarios y secundarios La corriente primaria lp que fluye en el sensor crea un flujo magnético primario propocional. Una sonda Hall colocada en el hueco de aire del circuito magnético produce un voltaje Hall Vh que es proporcional a este flujo así como a la corriente Ip que se está midiendo. Un circuito electrónico amplifica este voltaje Hall (Vh) permitiendo que sea utilizado directamente en el circuito de medición de la aplicación final como un voltaje de salida secundario Vs. El sensor de corriente mide valores instantáneos CARACTERÍSTICAS PRINCIPALES -Tipo de núcleo dividido. -Sensor de corriente de bucle abierto. -Salida de voltaje. -Protección contra la falta de cableado en cualquier combinación. APLICACIÓN RELACIONADA -•. Monitoreo de la batería -•. Monitoreo de cuerdas solares -•. Cargador EV ESPECIFICACIÓN Producto NoHJA1K5T01 Ipn (A)1500 IpMax (A)1800 Sup. Tensión(V) +9 ... +18 Iout/Vout @Ipn 2.5 ± 1.5 V Ancho de banda-3dB(kHz)DC Precisión % ±1.0 Cabecera del conector de terminación secundaria Montaje del panel de tipos
