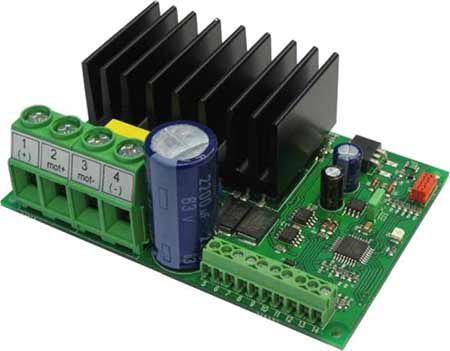

Controlador de velocidad DC EM-243

EM-243 es un arrancador lleno del C.C.-motor del puente. Se diseña para trabajar con el C.C.-motor en usos donde están necesarias algunas funciones especiales. El arrancador tiene rampas ajustables de la aceleración y de la desaceleración, que hacen posible el comienzo y las paradas lisos. El límite actual ajustable protege el motor contra sobreintensidad de corriente y puede también ser utilizado como extremo-para. Este dispositivo tiene también dos velocidades settable, que son útiles en la colocación de usos. Controle las entradas FW y el comienzo de BW el delantero y al revés funcione. PARE está para la parada del motor pero hay también entradas individuales disponibles del límite para las direcciones del FW y de BW. La entrada SPEED-2 activa preestableció speed-2, pero puede también ser utilizada como entrada para la señal de control análoga de la velocidad 0-5V. El terminal de la AVERÍA al mismo tiempo ha entrado y la función de salida, el perno es normalmente alta, pero se tira hacia abajo en sobrecalentamiento y condicional también en la situación actual del viaje. Si se tira hacia abajo la Avería-línea externamente causará una parada y prevenir el nuevos comienzan. Por ejemplo, es posible ligar los pernos de la avería de varias unidades juntos y alcanzar una parada syncronous. Hay 2 modos seleccionables del control, contionuous e impulso. En modo continuo el motor funciona mientras el control sea activo. En modo del impulso un comand corto enciende el motor, y solamente un nuevo impulso cambiará el estado. La tarjeta tiene lógicas seleccionables de la entrada. Las entradas se dividen en dos grupos, controles y límites - entradas. Los grupos pueden ser fijados individualmente para la lógica de NPN o de PNP. Los parámetros se fijan con la unidad del interfaz EM-236. La operación del regulador y de algo de sus valores funcionales se puede también supervisar con la unidad del interfaz EM-236.
