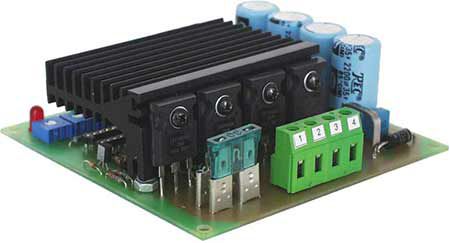

Controlador de velocidad DC EM-115

La unidad de control del motor EM-115 se diseña para los C.C.-motores permanentes grandes del imán. El control de energía se hace con el método de PWM (modulación de anchura de pulso). Esto facilita eficacia alta y pérdidas pequeñas de la temperatura. Gracias a una alta frecuencia de la conmutación que la unidad funciona reservado. Una batería o filtrado C.C.-provee hará como fuente de energía. La salida máxima dada por la unidad depende de la instalación. Cuando el funcionamiento en ventilación máxima del aire de la salida de energía la suficiente tiene que ser tomado cuidado de. La unidad funciona en 4 cuadrantes así que conduce y frena en ambas direcciones. El frenar se hace con energía que frena de alimentación de la manera regeneradora de nuevo a fuente de alimentación. Cuando una batería no se utiliza pues una fuente de energía la energía que frena será alimentada a la resistencia interna del motor. El motor RPM se puede fijar con el potenciómetro, el ajuste o la señal externa del voltaje. La rampa de la aceleración de la salida y el límite actual se fijan con los ajustes, el límite actual se indica con un LED rojo. Una carga que afecta el motor RPM se puede eliminar con un ajuste de la remuneración. La etapa de la energía se protege contra picos del voltaje, sobrecarga y atajos temporales. Incluso la polaridad incorrecta no daña la unidad mientras un fusible del valor recomendado se utilice.
