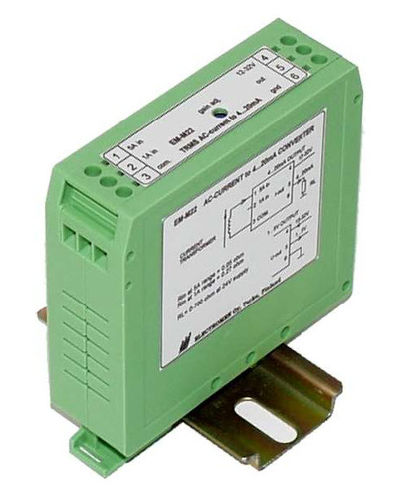

Acondicionador de señal en riel DIN EM-M22

EM-M22 se diseña para medir la corriente de la CA. El dispositivo fue diseñado para trabajar con el transformador corriente y como convertidor a la señal actual. La corriente de la CA se mide como TrueRMS, es decir el dispositivo da el RMS hecho salir también con excepción de señales formadas sino. La corriente medida se convierte en la señal 4? 20mA. Hay dos gamas que miden, 5A y 1A, que son valores estándares de la salida del transformador corriente. El dispositivo toma su energía de la fuente del lazo actual y no requiere ninguna otra fuente de alimentación. El dispositivo se puede también utilizar como 1? transductor de la señal 5V según el diagrama esquemático abajo bajo. EM-M22 se protege eficientemente contra conexiones y picos culpables del voltaje.
