Swan Reflex
SWAN REFLEX es un sistema de reflexión diseñado para la medición directa del espesor. El sistema se compone de los siguientes elementos
- Escáner de un solo haz con estructura de soporte
- Rodillo de referencia
- Sensor de medición por soplado de aire SWAN
CARACTERÍSTICAS PRINCIPALES
Sistema de seguimiento automático del rodillo de referencia.
Sistema de desplazamiento del sensor extremadamente duradero y mecánicamente estable.
Protección contra el contacto accidental con el material a medir.
Estructura simple y compacta con alta resistencia a los golpes.
Adecuado para aplicaciones industriales con una anchura máxima de máquina de 3.000 mm.
Categoría: Sensores.
Etiquetas: Recubrimiento y laminación, Calandrado de PVC, Caucho, Hojas y láminas.
Descripción

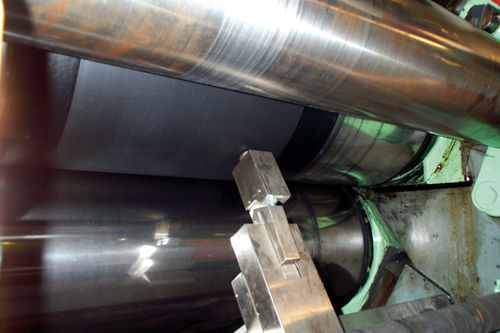

La estructura portante está equipada con una viga tubular de acero fijada a dos soportes. Los soportes pueden colocarse en la estructura de la máquina en la configuración más adecuada para la instalación, sin alterar la estructura. La viga principal cuenta con carriles especiales de deslizamiento y acoplamientos donde se acopla el elemento de medición, está equipada con el portasensor, perpendicular al rodillo de referencia. La automatización del escáner permite el movimiento calibrado del sensor hacia el rodillo hasta alcanzar la posición más adecuada para la medición. Cuando alcanza la posición fijada, el sensor comienza a desplazarse para medir el perfil transversal.

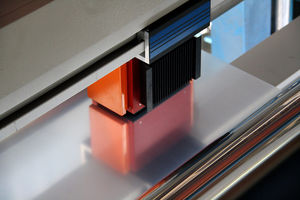

El sistema de medición SWAN REFLEX utiliza sensores con la exclusiva tecnología ESSAIR™, patentada por Electronic Systems, que es ideal para la medición de espesores directa y sin contacto. Diseñados hace más de 10 años y utilizados en miles de instalaciones en todo el mundo, estos módulos de medición han sido probados en varias aplicaciones industriales, incluso para trabajos pesados, demostrando ser altamente fiables y seguros.
---
