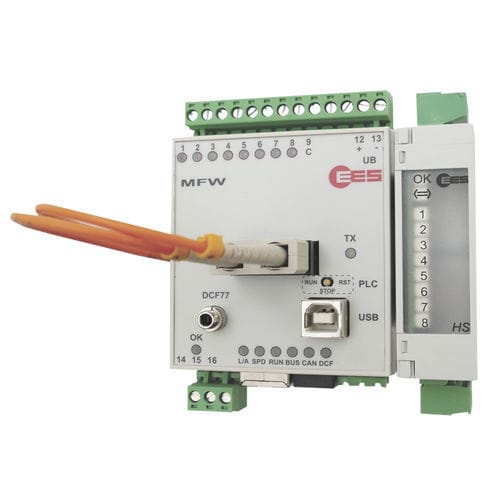

Sistema de control remoto modular MFW

E/Sde fibras ópticas

El sistema de telecontrol en la variante de fibra óptica consiste en una estación central y una subcentral. Para aumentar el alcance de la entrada-salida cada módulo básico se puede caber con hasta un máximo de 15 módulos de la extensión, que están conectados vía el interfaz de autobús de la PODER. Cada módulo de la entrada-salida se da un número del módulo a los datos de intercambio entre los módulos con el mismo número del módulo, en el cual el arreglo físico de los módulos dentro del sistema no es importante. En el caso de los módulos digitales de la entrada-salida las entradas/las salidas 1-4 se pueden cambiar entre los dos tipos de pulsos estáticos o contando/momentáneos de la función -, mientras que las señales analógicas se pueden transmitir como valores del voltaje 0-10 V y como valores actuales 0-20 mA. Si la subcentral no puede ser alcanzada o si la transmisión de datos es culpable, el sistema reconoce la avería y comunica esto por el contacto ambos del LED y de relais a la estación central así como a la subcentral. Después de que la causa de la avería se haya rectificado, la operación normal se reasume automáticamente. La configuración del sistema es simple y cómoda. En los módulos ellos mismos solamente el número del módulo, transmite llano, los parásitos atmosféricos/contravalor para I/Os digital tan bien como la corriente/el voltaje en el caso de las señales analógicas etc. tiene que ser fijada. Una ventaja de la fibra óptica como medio de la transmisión es, eso que una alta transmisión robusta de la ruido-inmunidad sobre grandes distancias se garantiza. Para cada dirección de la transmisión se utiliza un fibroóptico individual. La distancia de enlace depende del tipo de fibroóptico, de la pérdida en los enchufes y de los empalmes y puede alcanzar hasta 22 kilómetros.
