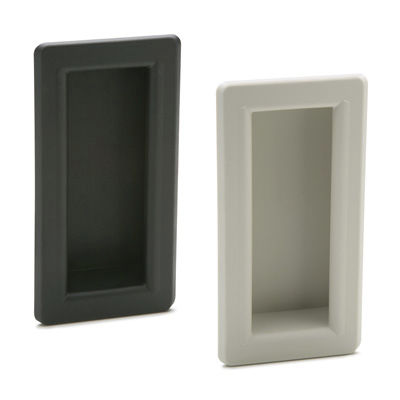

Manilla a ras ERB-PF

para máquinaensamblado de clicbidireccional

EJECUCIONES ESTÁNDAR - ERB-PF: tecnopolímero a base de poliamida reforzada con fibra de vidrio (PA) color negro grisáceo, acabado mate. - ERB-PF-CLEAN: poliamida reforzada con fibra de vidrio (PA) tecnopolímero color blanco similar a RAL 9002, acabado mate. CARACTERÍSTICAS Y APLICACIONES Los tiradores bidireccionales ERB-PF son adecuados para abrir y cerrar puertas correderas. La ergonomía de la cavidad ofrece un ambiente seguro y confortable agarre. ERB-CLEAN en color blanco es adecuado para aplicaciones en el sector médico y de la salud equipos hospitalarios y máquinas de procesamiento de alimentos. DATOS TÉCNICOS Los valores de resistencia al arranque (F2) indicados en la tabla son los siguientes de ensayos de laboratorio realizados con el mango montado sobre un panel con un grosor de 1,5 mm, reforzado para realizar pruebas. INSTRUCCIONES DE MONTAJE 1. Taladre la carcasa del mango de acuerdo con las dimensiones de la plantilla. 2. Retire todas las rebabas de perforación antes de colocar el mango. 3. Introducir el lado de la empuñadura con dentado fijo en la carcasa (Fig. 1). 4. Presione en el lado opuesto (dentado elástico) hasta que el mango esté completamente encajado (Fig. 2).
