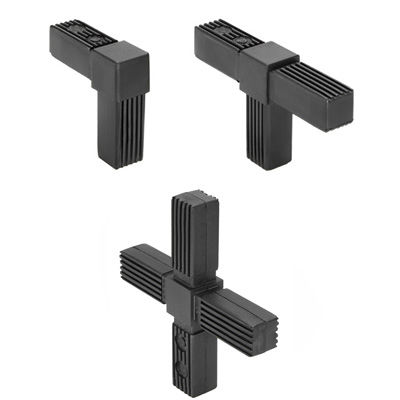

Conexión de tubo cuadrado STC series

de poliamidade aceroacero inoxidable

CONECTOR Consta de dos partes fabricadas en tecnopolímero a base de poliamida (PA), color negro o gris, acabado mate. REFUERZO Acero cincado o acero inoxidable (STC-SST). COLOR Negro o gris, acabado mate. EJECUCIONES ESTÁNDAR - 1A-2W: conector monodimensional bidireccional. - 2A-2W: conector bidimensional de dos vías. - 2A-3W: conector bidimensional de tres vías. - 2A-4W: conector bidimensional de cuatro vías. - 3A-3W: conector tridimensional de tres vías. - 3A-4W: conector tridimensional de cuatro vías. - 3A-5W: conector tridimensional de cinco vías. - 3A-6W: conector tridimensional de seis vías. Índice para conectores con refuerzo: - R: refuerzo de acero galvanizado. - R-M10: refuerzo de acero cincado con agujero roscado. - R-SST: refuerzo de acero inoxidable. CARACTERÍSTICAS Y APLICACIONES Adecuado para la creación de estructuras compuestas por perfiles cuadrados. La asamblea se puede realizar simplemente posicionando el conector, forzándolo, en el interior el perfil, sin necesidad de tornillos u otros elementos de fijación. El límite máximo de carga estática para cada brazo de los conectores de acero (STC-R y STC-R-SST) se muestra en la Fig. 1. El máximo carga estática límite es el valor por encima del cual, en condiciones particulares de uso, la carga aplicada al elemento puede causar rotura. Como por lo tanto, se debe aplicar un factor adecuado a este valor, de acuerdo con los siguientes criterios la importancia y el nivel de seguridad de la aplicación específica.
