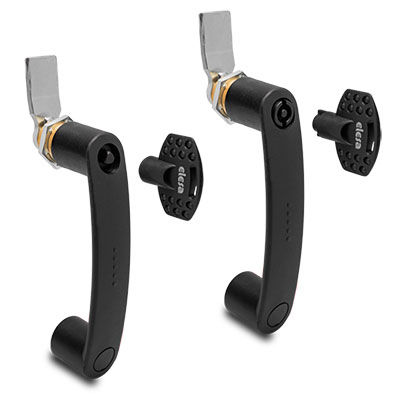

Manilla de puerta EPB-CH

de poliamidade tornillo

MANGO Tecnopolímero a base de poliamida reforzada con fibra de vidrio (PA), gris-negro color, acabado mate. BLOQUEO - Rotor de tecnopolímero de poliamida (PA) reforzado con fibra de vidrio, color negro grisáceo, acabado mate. Junta tórica de caucho NBR. - Estator de latón M22x1,5. - Tuerca de bloqueo de aleación de zinc M22x1,5. - Palanca de cierre en aleación de zinc, espesor = 4 mm. - Arandela dentada de acero cincado. - Tornillo autorroscante de acero cincado. CLAVE Tecnopolímero a base de poliamida (PA), color negro grisáceo, acabado mate. EJECUCIÓN ESTÁNDAR Cuerpo de latón, agujero ciego roscado. - EBP-CH-T: ranura triangular para chaveta. - EBP-CH-A: ranura de dos alas para la chaveta. ROTACIÓN 90°. DATOS TÉCNICOS Tensión de tracción y resistencia al impacto: los valores F1, F2, L1 y L2 indicados en la tabla se obtuvieron durante las pruebas de rotura realizadas con el equipo dinamométrico adecuado para el ensayo que se muestran en la figura con la temperatura ambiente. El valor F3 mostrado en la tabla representa la carga bajo tracción en la condición cerrada del mango. INSTRUCCIONES DE MONTAJE 1. Taladre los agujeros en la puerta siguiendo la plantilla suministrada. 2. Coloque el mango. 3. Atornille la tuerca del estator y el tornillo de la tubuladura roscada a asegure la manija a la puerta. 4. Coloque el rotor en el asiento del mango. 5. Fije la palanca en el extremo del rotor mediante una arandela y un tornillo tornillo roscado.
