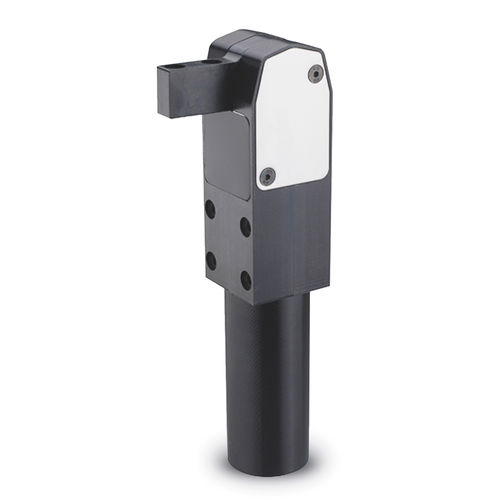

Herramienta de apriete neumático MM-BL

de piezas para procesarde acerode doble efecto

MM-BL Pinzas de sujeción neumática fPara el cierre lateral Las pinzas de sujeción neumáticas (patente Misati) se utilizan para bloquear las piezas mecánicas que se van a procesar o manipular en plantillas y soportes. Las pinzas de sujeción se caracterizan por un cilindro neumático de "doble efecto" que transmite un movimiento de rotación al brazo de sujeción. Las características principales: - una gran fuerza de sujeción; - tamaño reducido; - bajo consumo de aire comprimido; - peso reducido. El movimiento del brazo de sujeción ha sido diseñado para que, una vez alcanzada la posición de bloqueo, se obtenga una situación de automantenimiento. El golpe del brazo de sujeción es rápido inicialmente pero luego disminuye su velocidad antes de la sujeción final; por lo tanto, normalmente no se requiere la instalación de una amortiguación neumática. Sin embargo, en caso de que los accesorios estándar suministrados no satisfagan los requisitos de la aplicación, es posible proporcionar a la pinza de sujeción una amortiguación como ejecución especial a petición. El mecanismo de sujeción consiste en dos rodamientos que aseguran un par de apriete óptimo y un desgaste mínimo. Las posiciones de los agujeros para las conexiones neumáticas están en la base del cilindro para mantener los tubos de conexión alejados del área de trabajo. La posición de los orificios de montaje realizados en el cuerpo monobloque de las abrazaderas de sujeción neumáticas se ha previsto para permitir la instalación directamente en los orificios roscados o, alternativamente, en los orificios de paso plano mediante pernos. Los cilindros de diámetro 20, 32, 40, 50 mm desarrollan un impulso de apriete entre 60 Nm y 475 Nm, valores superiores a los de productos similares en el mercado. Bajo pruebas específicas de resistencia a la tensión, estas abrazaderas de sujeción mostraron un rendimiento constante durante más de 20 millones de ciclos.
