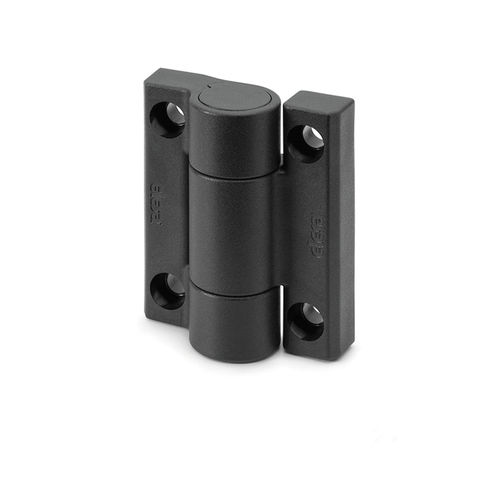

Bisagra de cierre amortiguado CFAM.

de esquinade poliamidade fibra de vidrio

Material tecnopolímero poliamídico reforzado con fibra de vidrio, color negro, acabado mate Amortiguador A base de aceite siliconado. Ejecuciones estándar Agujeros pasantes para tornillos de cabeza cilíndrica de M6 CFAM-O-NC: para aplicaciones con eje horizontal, retorno amortiguado en el cierre. CFAM-O-NO: para aplicaciones con eje horizontal, retorno amortiguado en la apertura. CFAM-V-NC: para aplicaciones con eje vertical, retorno amortiguado en el cierre. CFAM-V-NO: para aplicaciones con eje vertical, retorno amortiguado en la apertura. Sufijo para indicar el valor del par del amortiguador: 080: par de amortiguamiento final 0,8 Nm. 300: par de amortiguamiento final 3,0 Nm. Ángulo de rotación Max 110º La bisagra, además, puede permitir una carrera adicional de -5° para compensar posibles desalineaciones de los bastidores. Evitar sobrepasar el ángulo límite de rotación (véase dibujo) para no comprometer las prestaciones mecánicas de la bisagra. Ángulo de amortiguación La amortiguación se produce solo en una dirección según la versión escogida (NO o NC), como se indica en los dibujos. Deje que la bisagra se cierre o se abra libremente, sin forzarla. Características y desempeños La bisagra CFAM sirve para amortiguar el cierre o la reapertura de puertas con eje vertical (versión CFAM-V) o de trampillas con eje horizontal (versiones CFAM-O) mediante un amortiguador. El par de amortiguación cambia progresivamente con la rotación de la bisagra, desde un valor mínimo a uno máximo, como se indica en el dibujo. En pruebas específicas de fatiga, el amortiguador superó 20.000/30.000 ciclos con el valor nominal del par de amortiguación inalterado.
