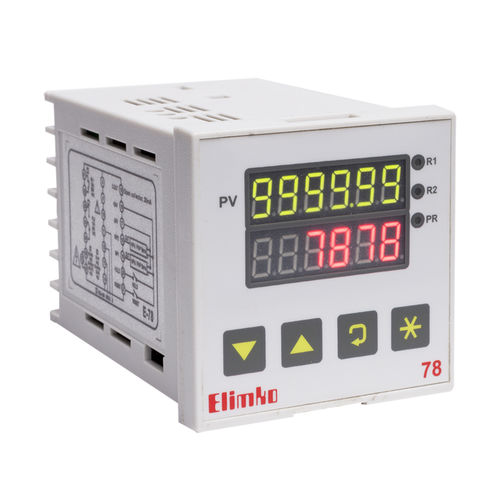

Indicador y controlador digital E-78-S series

RS-485con contadorcon temporizadores

Los instrumentos de la serie E-78-S están diseñados utilizando microcontroladores de nueva generación. Puede utilizarse con sensores NPN o PNP. El instrumento cuenta los impulsos de la entrada del contador. El valor contado se multiplica por el parámetro PSCL1 especificado por el usuario y se visualiza en la pantalla superior dividiéndolo por el parámetro PSCL2. El valor transferido a la pantalla también comprueba los displays y la salida numérica comparándolo con el valor fijado por el usuario, Set1 y Set2. Utilizando el puerto de comunicación RS-485 y el protocolo Modbus, los parámetros de configuración del instrumento y los resultados pueden ser transmitidos a otros dispositivos. También se utiliza como temporizador con la función TIMER del instrumento. CONTROL DE LOTES La serie E-78-S puede utilizarse como dispositivos de control por lotes. El valor bAtcH que se encuentra en el instrumento se muestra en los tipos de salida Autoset después de cada Autoreset y en el display inferior de la pantalla principal. El valor del lote cambia en otras formas, excepto el tipobAtcH encontrado en los tipos de salida, pero no se realiza ninguna operación de control. RELÉ TEMPORIZADOR La serie E-78-S también se utiliza como relé temporizador. Se puede programar como temporizador o contador según el valor seleccionado en el parámetro trirCt del instrumento. El control de los relés y de la salida de impulsos según los puntos de consigna se realiza como se describe en el capítulo "tipos de salida".
