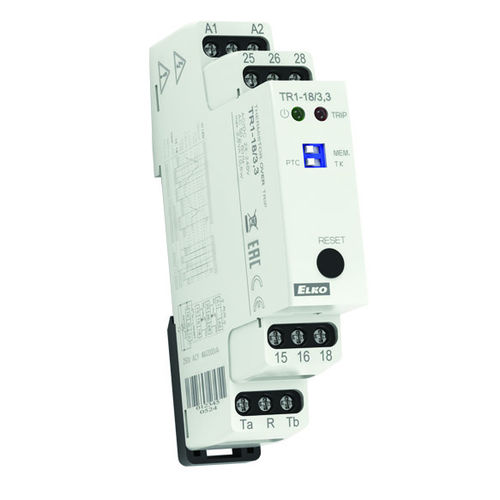

Relé de vigilancia de temperatura TR1-18

2NA/NCAC/DC

TR1-18 - Monitoreo de la temperatura del bobinado del motor Descripción Esta unidad monitoriza la temperatura de un motor utilizando el sensor PTC (resistencia de coeficiente de temperatura positiva) o el interruptor del termostato (TK) incorporado en el bobinado del motor. Los contactos de los relés pueden utilizarse para desconectar la alimentación del motor si éste se sobrecalienta. Los LEDs indican que la red eléctrica está encendida y el estado de la falla. Los interruptores del panel frontal seleccionan el tipo de sensor y el enclavamiento (memoria) de encendido/apagado . En el modo de enclavamiento, la unidad debe reiniciarse después de una desconexión mediante el botón de reinicio del panel frontal o un interruptor externo. Estas instrucciones contienen información de seguridad importante. Léalas detenidamente antes de la puesta en marcha, el funcionamiento o el mantenimiento de la unidad. Parámetros técnicos Tensión de alimentación: 24-240V AC (50-60Hz) o DC Tolerancia de la tensión de alimentación: -15/+10% Indicación de fallo de los sensores: El LED rojo se enciende Contactos de relé: 2 x conmutación, sin voltaje para operaciones generales de conmutación Dimensiones: 90 x 17,6 x 64 mm Peso: 83 g Categoría de sobretensión: III Grado de contaminación: 2 Protección del medio ambiente: IP40 para el panel frontal, IP20 para los terminales.
