Platina de posicionamiento XYZ MDE120

piezoeléctricamanual3 ejes

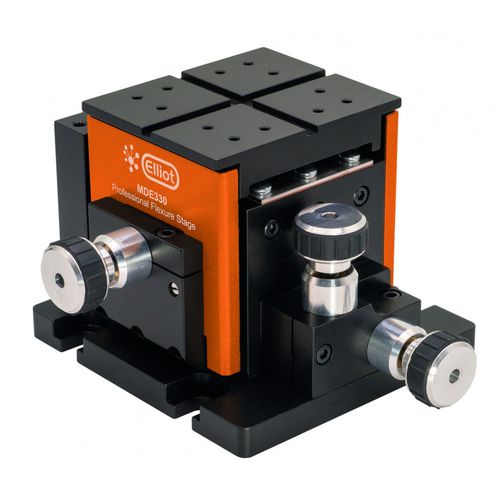

- Resolución de 200 nm - Desplazamiento arqueado mínimo - Ranuras de alineación ortogonales - Etapa de flexión XYZ de diseño patentado† ultraestable La platina de flexión MDE120 está equipada con ajustadores manuales estándar y proporciona 200 nm de resolución de ajuste con 2 mm de recorrido en cada uno de los tres ejes. La etapa de flexión XYZ de la serie Elliot Gold™ es un desarrollo de la inmensamente popular etapa original inventada y patentada† por Martock Design, ahora una filial de Elliot Scientific. Las platinas de flexión son ideales para la manipulación de dispositivos de alta precisión. MDE120 XYZ Flexure Stage Axis DiagramLas aplicaciones van desde sistemas de lanzamiento de fibra para fibras monomodo, multimodo y de mantenimiento de polarización, así como alineación de guías de ondas, hasta la manipulación de microestructuras en biociencia. El desplazamiento arqueado (desplazamiento vertical debido al movimiento de flexión longitudinal) es hasta 4 veces mejor que el de los productos de la competencia. La altura del eje óptico de todos los accesorios es de 18 mm por encima de la placa superior, lo que sitúa el eje óptico 94 mm por encima de la parte inferior de la platina. Configuración : Versión derecha Tipo de ajustador : Tres ajustadores manuales estándar, paso de 0,25 (modelo MDE217) (puede mejorarse sustituyéndolos por ajustadores de alta precisión MDE216) Desplazamiento arqueado : Eje X: 20 µm (en el rango máximo de recorrido) Ejes Y y Z: 14 µm (en el rango máximo de recorrido) Eje óptico : La altura óptica de todos los accesorios de la platina de flexión es de 18 mm por encima de la placa superior. Por lo tanto, la altura del eje óptico de un accesorio montado es de 94 mm por encima de la parte inferior de la platina.
