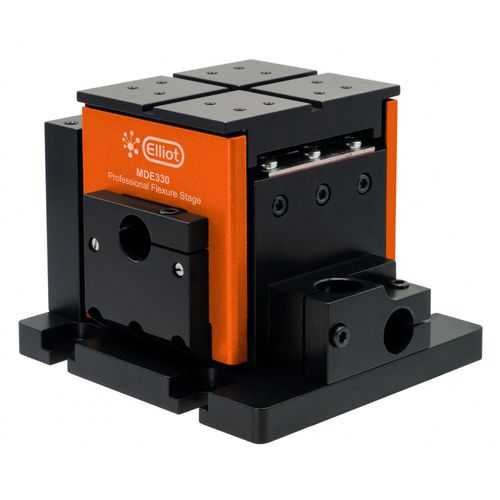

Platina de posicionamiento XYZ MDE330

manualpiezoeléctrica3 ejes

- Desplazamiento arcuato mínimo - Ranuras de alineación ortogonales - Utilice cualquier combinación de tipos de ajustadores Elliot Scientific - Etapa de flexión XYZ de diseño patentado† ultraestable La platina de flexión MDE330 se suministra sin ajustadores, lo que permite al usuario elegir e instalar un tipo diferente de ajustador en cada eje para adaptarse a los requisitos individuales de rendimiento y coste. Por ejemplo, 1 ajustador manual y 2 piezoeléctricos o 2 de alta precisión y 1 piezoeléctrico. El MDE330 es compatible con todos los ajustadores de Elliot Scientific. La etapa de flexión XYZ de la serie Elliot Gold™ es un desarrollo de la inmensamente popular etapa original inventada y patentada† por Martock Design, ahora una filial de Elliot Scientific. Las platinas de flexión son ideales para la manipulación de dispositivos 3D de alta precisión. Las aplicaciones abarcan desde sistemas de lanzamiento de fibras para fibras monomodo, multimodo y de mantenimiento de la polarización, así como la alineación de guías de ondas, hasta la manipulación de microestructuras en biociencia. El desplazamiento arqueado (desplazamiento vertical debido al movimiento de flexión longitudinal) es hasta 4 veces mejor que el de los productos de la competencia. La altura del eje óptico de todos los accesorios es de 18 mm por encima de la placa superior, lo que sitúa el eje óptico 94 mm por encima de la parte inferior de la platina. Configuración : Versión derecha Ajustadores : Ninguno Resolución : Depende del ajustador Desplazamiento arqueado : Eje X: 20 µm (en el rango máximo de recorrido) Ejes Y y Z: 14 µm (en el recorrido máximo)
