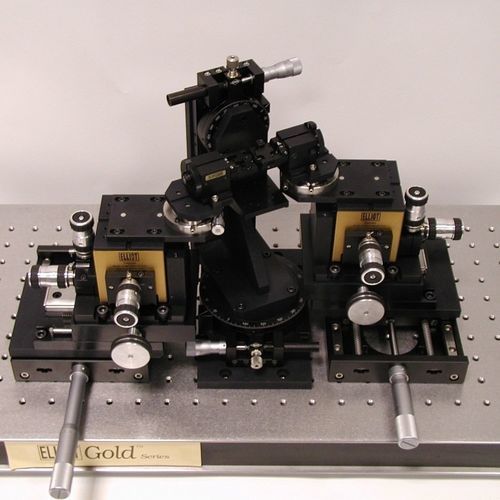

Sistema de alineación óptico MDE22885

para dispositivo ópticoestándar

El MDE22885 es un sistema especializado para la alineación de SOA (amplificadores ópticos semiconductores) y otros dispositivos similares de doble extremo con facetas en ángulo. El sistema consta de dos etapas de 5 ejes con etapas de flexión Elliot Gold™ Series, plataformas base de largo recorrido y un soporte de rotación de fibra de 2 ejes. La unidad central es un montaje de dispositivo de rotación de 2 ejes configurado para el montaje de dispositivos planares pasivos o activos de uno o varios canales. Los ejes lineales de las plataformas de flexión pueden automatizarse con un controlador de alineación E2300 DAli 3 y ajustadores piezoeléctricos. La alineación automatizada resulta especialmente ventajosa cuando se trabaja con fibras con lentes. - Diseño ranurado para facilitar la inserción y extracción de la fibra - Rotación completa de 360° en todos los ejes de rotación - Accionamientos piezoeléctricos disponibles para los ejes lineales - Puede configurarse para un ángulo de faceta variable - Sujeción de la fibra en abrazaderas con ranura en V - Ranura en V estándar para 125/250 µm. (Tamaños personalizados disponibles)
