Sistema de alineación para dispositivo óptico MDE2350estándarautomático
Añadir a mis favoritos
Añadir al comparador
Características
- Aplicaciones
- para dispositivo óptico
- Nivel de protección
- estándar
- Otras características
- automático
Descripción

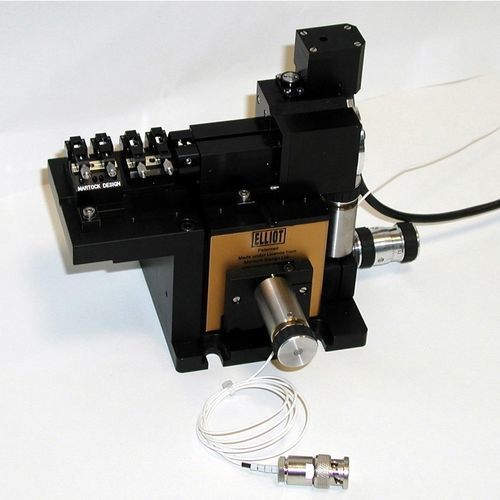

El MDE2350 consta de un rotador de fibra motorizado MDE235 montado en una platina de flexión piezoeléctrica de 3 ejes Elliot Gold™ Series. Se utiliza un sistema de alineación DAli para mantener la alineación mientras se gira la fibra.
Diseñado para la alineación de componentes sensibles al ángulo, el MDE2350 es especialmente eficaz para la alineación de fibra y componentes que mantienen la polarización.
- Diseño ranurado para facilitar la inserción y extracción de la fibra
- Rotación completa de 360
- Motor paso a paso integrado
- Resolución < 0,01° paso a paso
- Velocidad máxima 18°/s (20 s para 360°)
- Sujeción de la fibra en abrazaderas de ranura en V de fuerza variable
- Ranura en V estándar para 125/250 µm. (Tamaños personalizados disponibles)
- Bloque en V preajustado en el eje con un error de concentricidad inferior a 1 µm
- Controladores de accionamiento paso a paso disponibles con controladores LabVIEW™ para alineación de rotación automática
---
