Platina de posicionamiento XYZ MDE511

manual3 ejesde precisión

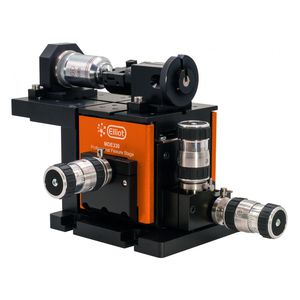

- Apto para fibra multimodo (125 µm) - Ranuras de alineación ortogonales - Resolución de 200 nm con un recorrido de 2 mm por eje - Capacidad de carga de 4,5 kg - Etapa de flexión XYZ de diseño ultraestable patentado† Sistema de lanzamiento de fibra Elliot Gold™ Series que comprende: etapa de flexión manual estándar de 3 ejes con soporte de fibra básica (US: fibra), soporte de lente objetivo con rosca RMS y pequeño soporte fijo. Adecuado para el lanzamiento de haces de luz en el espacio libre en fibra multimodo gracias a su preciso posicionamiento basado en la flexión 3D. Todos los accesorios son compatibles con las etapas de flexión de la serie Elliot Gold™. La altura del eje óptico está a 18 mm por encima de la superficie de la plataforma y en la línea central de la ranura de localización. Cuando es necesario, una lengüeta de localización forma parte del accesorio. Se utiliza un sistema de abrazadera estándar que se suministra con las platinas de flexión y las plataformas accesorias. La elección de la lente del objetivo está sujeta a la preferencia del usuario y debe pedirse por separado. Si es necesario, se pueden solicitar juegos de abrazaderas adicionales (MDE154). Diagrama del eje del sistema de lanzamiento del ajustador simple de fibra Elliot MDE511 de la serie Gold Componentes del sistema MDE711 Soporte de fibra estándar MDE330 Etapa de flexión de alta precisión XYZ de Elliot Gold™ series MDE217 Ajustadores manuales estándar de paso 0,25 (x3) MDE154 Juego de pinzas MDE150 Soporte de objetivo con rosca RMS (Lente no incluida) MDE148 Soporte fijo pequeño
