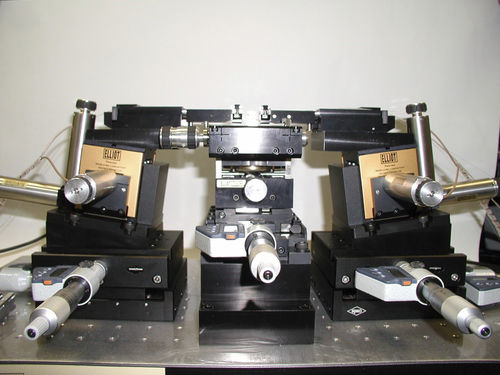

Sistema de alineación para dispositivo óptico E22884 - E-Wedge™

automático

El sistema E-Wedge™ está diseñado para proporcionar una alineación automática para dispositivos ópticos multicanal y conjuntos de ranuras en V de fibra (US: fiber). El sistema E-Wedge™ incluye la optimización automática del eje de balanceo y la compensación de las facetas anguladas del dispositivo. El E-Wedge™ puede configurarse como una estación de trabajo de alineación automática de dispositivos/guías de ondas de doble extremo que proporciona una alineación simultánea de matrices de fibra de entrada y salida. El sistema puede personalizarse para proporcionar el número de ejes necesarios para cualquier dispositivo concreto. Hay dispositivos de sujeción disponibles para toda la gama de dispositivos, fibras y conjuntos de ranuras en V. También se pueden suministrar dispositivos personalizados. La alineación automática se realiza mediante dos controladores E2300 DAli 3, diseñados para acelerar y automatizar la alineación en una amplia gama de aplicaciones, como la de diodo láser a fibra monomodo, o la de pigtailing de entrada y salida a dispositivos de guía de ondas, acopladores, divisores y WDM. Resolución E-Wedge™ para accionamiento piezoeléctrico de 25 µm: 10 nm en los ejes X, Y y Z Resolución de E-Wedge™ para accionamiento piezoeléctrico de 100 µm: 50 nm en los ejes X, Y y Z Rotación E-Wedge™ para todos los accionamientos piezoeléctricos: < 0,1 segundos de arco El E2300 es un sofisticado controlador de 2 ejes adecuado para las versiones con accionamiento piezoeléctrico de nuestras etapas de flexión Elliot Gold™ Series, y funciona localizando y optimizando una señal óptica retroalimentada desde cualquier detector adecuado. La interfaz de usuario presenta un cómodo sistema de menús con control total de los parámetros de exploración. Se proporciona una interfaz USB con controladores LabVIEW™ para el control remoto total del instrumento, lo que permite incorporarlo a los bancos de pruebas y mediciones automatizadas o a los sistemas de alineación de producción.
