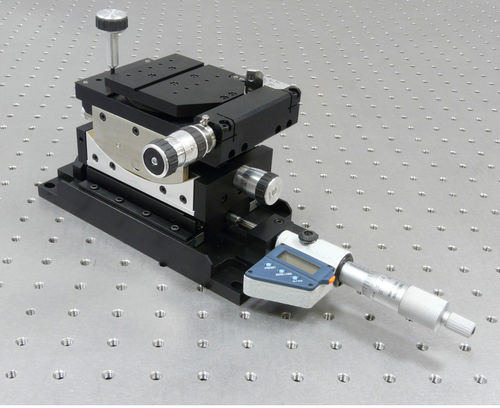

Puesto de trabajo industrial MDE883

con mesa rotativa

Estación de trabajo óptica con 2 ejes de rotación de precisión, 1 eje de inclinación y 2 ejes de desplazamiento lineal. - Ajuste de ± 4°, resolución de 1 arco-segundo para θx y θz - ± 1° para θy - Recorrido de 25 mm, resolución de 0,5 µm para el eje Y - Lectura directa de la posición de desplazamiento lineal del dispositivo Y. - Recorrido de 6 mm, resolución de > 2 µm para el eje Z - Se monta directamente en una mesa de 25 mm o 1" de paso La estación de trabajo central proporciona el balanceo (θx) y el cabeceo (θy) a una altura de 125 mm desde la parte inferior de la placa base y ambos coinciden con el eje de guiñada (θz) a una altura de 18 mm sobre el centro de la placa superior de la unidad de rotación θz. Los ejes de rotación están definidos por cojinetes curvos, por lo que la rotación se realiza siempre en un arco verdadero. Se proporciona una lectura digital del recorrido en Y para que el operador pueda leer las posiciones de las guías de ondas. De este modo, el paso de la fibra por el sustrato para localizar las guías de onda individuales se convierte en una tarea sencilla. Nota de aplicación La estación de trabajo central MDE883 fue diseñada para ser una parte clave del manipulador de 6 ejes MDE881. Sin embargo, para las aplicaciones en las que la geometría del MDE881 estándar no es adecuada, ofrecemos el sistema en sus componentes clave, lo que permite configurar montajes personalizados en una mesa óptica o en una protoboard. Este enfoque significa que el sistema puede adquirirse por partes, según sea necesario. Así, el MDE883 puede utilizarse en situaciones en las que la configuración estándar en línea del MDE881 no es adecuada. Por ejemplo, cuando las entradas y salidas de la guía de ondas tienen un ángulo de 90 grados. Por otra parte, la construcción del sistema en forma de kit proporciona una mayor flexibilidad para adaptar los módulos a una gama más amplia de aplicaciones.
