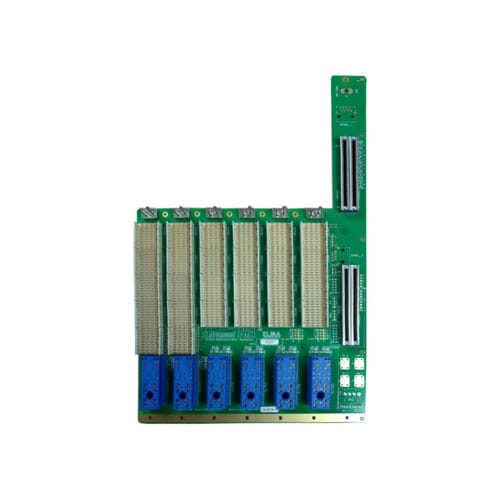

Placa base AdvancedTCA 109ATCA506-1003R

06-10 ranuras

La placa base ATCA 5U de 6 ranuras es de doble arranque con IPMB en bus, diseñada para satisfacer velocidades de datos de 40 Gbps (4 puertos de 10 G). Las placas base ATCA de Elma Bustronic han sido simuladas y caracterizadas por nuestro laboratorio de integridad de la señal para optimizar el rendimiento. Características del producto Distribución de hasta 400W/ranura 48VDC a cada ranura Diseñada para alcanzar velocidades de datos de 40 Gbps (4 puertos 10G) Basado en los principios de diseño de IEEE 802.3-2012 (Sección 5 Anexo 69B.4), 10GBASE-KR y 40GBASE-KR4 Topología de malla triple replicada Material laminado de alta calidad Nelco 4000-13EP-SI Amplios estudios de simulación previos y posteriores al tendido Taladrado posterior para minimizar las reflexiones de los stubs Desviación de pérdida de inserción (ILD) muy baja Gestores de estante dobles en la ranura 0, implementación radial IPMB/I2C
