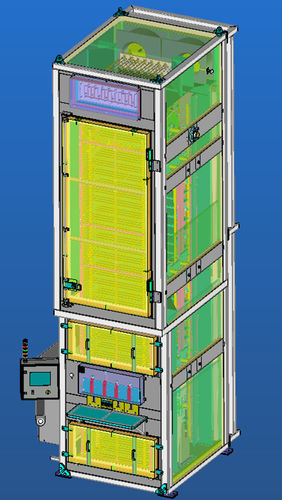

Horno paternoster

tratamiento térmicoeléctricode convección forzada

El equipo del horno consta de : Estructura mecánica - Un bastidor de base formado por perfiles huecos de acero estructural Alusi soldados; - Un revestimiento exterior formado por chapas de acero revestidas con pintura PUR y soldadas al bastidor de base; - Un revestimiento interior con conductos de aire mecánicos (espacio útil), Alusi (protección contra la corrosión) y herméticos soldados; - Aislamiento, de 100 mm de espesor, compuesto de fibras de vidrio, situado entre el revestimiento interior y el exterior. - Entradas de aire en ambos lados, instaladas permanentemente en las paredes laterales interiores. Garantizan una distribución uniforme del aire en la cámara del horno. - 4 Puertas levadizas deslizantes manualmente; sentido de empuje: de abajo hacia arriba. Transportador vertical - Dos cadenas transportadoras que se desplazan vertical y circularmente en el interior del horno mediante - cuatro ruedas dentadas, situadas cada una en la zona superior e inferior del interior del horno; - un motorreductor que acciona las 2 ruedas dentadas superiores y el sistema de cadenas; - 24 góndolas transportadoras - 3 niveles de almacenamiento por góndola Unido al horno - 1 serpentín de calentamiento eléctrico para una capacidad máxima de calentamiento de 40 kW; - 1 ventilador con una capacidad máxima de 10 000 m3/h para la mezcla y distribución del aire en el el horno; - 1 sonda de temperatura para la regulación y el control de la temperatura de trabajo; - 1 sonda de temperatura para la protección contra el alcance de una temperatura máxima def. Zona de carga y descarga: Armario de conexiones, sistema de medición - 1 climat. Armario de control IP 54, con : - Un controlador de temperatura (Eurotherm); - Un PLC Siemens S7 1500; - Una pantalla táctil Siemens KTP600; - Relés, fusibles, cables, etc;
