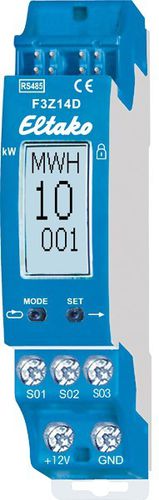

Contador de energía eléctrica trifásico F3Z14D

en riel DINRS-485inalámbrico

Concentrador de contadores inalámbrico para contadores de electricidad, gas y agua. Para 3 interfaces S0 y/o 3 escáneres AFZ, sólo 0,1 vatios de pérdida en modo de espera. Dispositivo modular para montaje en carril DIN-EN 60715 TH35. 1 módulo = 18 mm de ancho, 58 mm de profundidad. Conexión al bus Eltako-RS485. Cableado transversal del bus y alimentación con puente. Este concentrador de contadores concentra los datos de hasta tres contadores de electricidad, datos y agua y suministra estos datos al bus RS485. Ya sea para su reenvío a un ordenador externo o para su envío a través del sistema inalámbrico del edificio. La conexión se realiza a través de la interfaz S0 de los contadores o mediante un escáner AFZ en cada contador Ferraris. El escáner se fija sobre el disco giratorio del contador y se conecta mediante su cable de conexión a uno de los terminales S01-S03/GND. El F3Z14D detecta automáticamente si está conectada una interfaz S0 o una AFZ. La lectura del contador se introduce en la pantalla mediante dos pulsadores, así como la tasa de impulsos (número de impulsos o revoluciones por kilovatio hora o metro cúbico). Los ajustes se pueden bloquear. Las lecturas de los contadores pueden introducirse y leerse con la herramienta para PC PCT14. Además, se pueden introducir las tasas de impulsos. La pantalla por defecto es seleccionable y el funcionamiento del aparato está enclavado. La pantalla se divide en 3 campos. Campo 1: La visualización por defecto es la unidad de la lectura del contador que se muestra actualmente en el campo 3, ya sea en kilovatios hora kWh o megavatios hora MWh o metro cúbico M3 o decametro cúbico DM3. Campo 2: Valor momentáneo de la potencia activa en vatios y kilovatios o del caudal en centilitros y decilitros.
