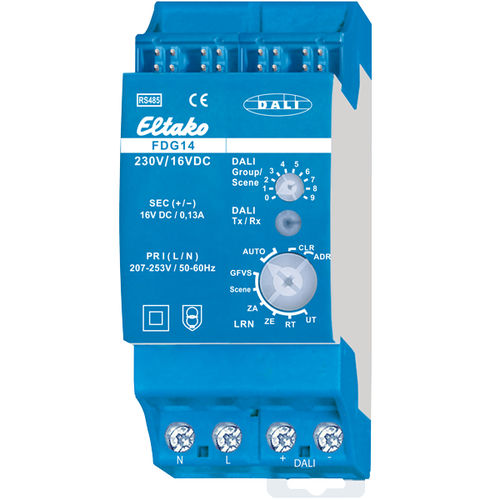

Pasarela de comunicación FDG14

inalámbricaDALIen riel DIN

Pasarela DALI de bus RS485 para montaje en carril DIN-EN 60715 TH35, bidireccional. Sólo 1 vatio de pérdida en espera. Dispositivo modular para montaje en carril DIN-EN 60715 TH35. 2 módulos = 36 mm de ancho, 58 mm de profundidad. Conexión al bus Eltako-RS485. Cableado transversal del bus y alimentación con puente. Funcionamiento en combinación con FAM14. Alimentación 230V en bornes N y L. En los bornes DALI +/- pueden conectarse 16V DC/130mA para hasta 64 aparatos DALI. La pasarela FDG14 controla dispositivos DALI con transmisores inalámbricos EnOcean a través de la FAM14. A partir de la semana de producción 14/16 se pueden controlar los grupos 0-15 y enviar el comando broadcast. Además, se pueden controlar las escenas DALI 0-15. Las instalaciones DALI que vayan a controlarse totalmente con el FDG14 deben configurarse en los grupos 0-15. El FDG14 guarda internamente el valor de regulación para cada uno de los grupos 0-15 y suministra este valor como realimentación. Se generan los mismos telegramas de realimentación que para un FUD14. El FDG14 ocupa 16 direcciones de dispositivo BR14. Los feedbacks de las direcciones de aparato corresponden a los valores de regulación de los grupos DALI 0-15 en orden ascendente. Los feedbacks pueden ser convertidos por el PCT14 para cada grupo individual de telegramas de valor de regulación (%) en telegramas de pulsador (ON/OFF). Los feedbacks pueden entonces controlar los actuadores BR14. El FDG14 cumple la función de maestro DALI y de fuente de alimentación DALI. Los interruptores giratorios sólo pueden enseñar en pulsadores para los grupos 0-8 y las escenas DALI 0-9.
